Studer A710 ...не штундлер

Хорошо, осталось только два пункта   . Основных, кстати, поскольку тут никакие "коммутационные" оправдания не прокатят.

Алексей

Да, верхний график снят прямо с выхода деки, без записи на комп. По гармоникам там вопросов нет - в файле с пакетами уровень сигнала ниже примерно в 10раз, чем на верхнем. Иначе 20кГц такого же уровня как 1кГц без СДП не запишешь. Поэтому искажения маленькие в шумах утонули. А вот почему у Вас на графике улучшилось c/ш - не ясно. Надо мне своим анализатором файл прогнать, он сохранен на НДД. Возможно Вы анализируете другим частотным "окном" и поэтому шум меньше. Я уже писал об этом. Но не исключен факт, что мой аудио плагин программы видеокапчер имеет "зарытый" в настройках меню цифровой ШП (типа Долби-Диджитал), включенный по умолчанию (как на видаках Бетакам), хотя вряд ли. Но надо проверить. Вообще не было задачи измерять мод. шум на таком малом уровне и поэтому я не заморачивался с настройками меню: откалибровался только по опорному уровню к 1кГц и выставил параметры захвата PCM, 48/16. Всё.

Да это не Штудер у вас,а давно франкинштейн,у него даже морда не его...

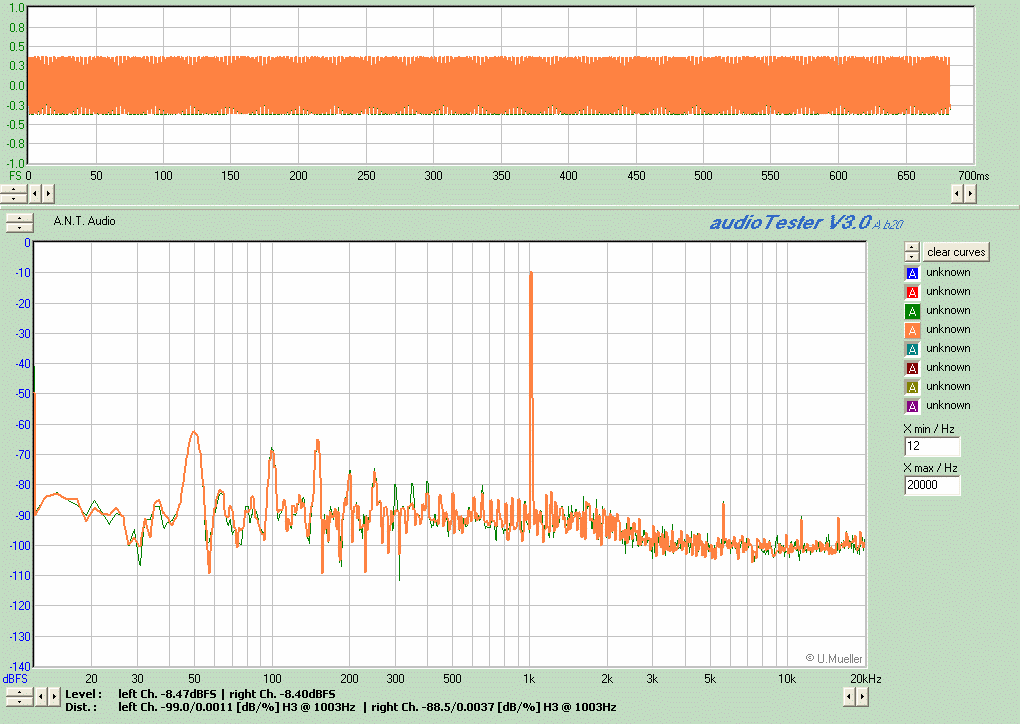

Вот у себя воспроизвел С НДД: Это 1кГц из файла, гармоники видны и мод. шум тоже чуть-чуть виден (уровень там маленький при записи был) Кстати, хорошо видны помехи от сети 50Гц и её гармоник(100,150), а также помехи ДД привода.


Вот 20кГц из этого же файла. Здесь получше сигнал фильтранулся коррекцией при записи. Видна характерная для магн. записи интермодуляция

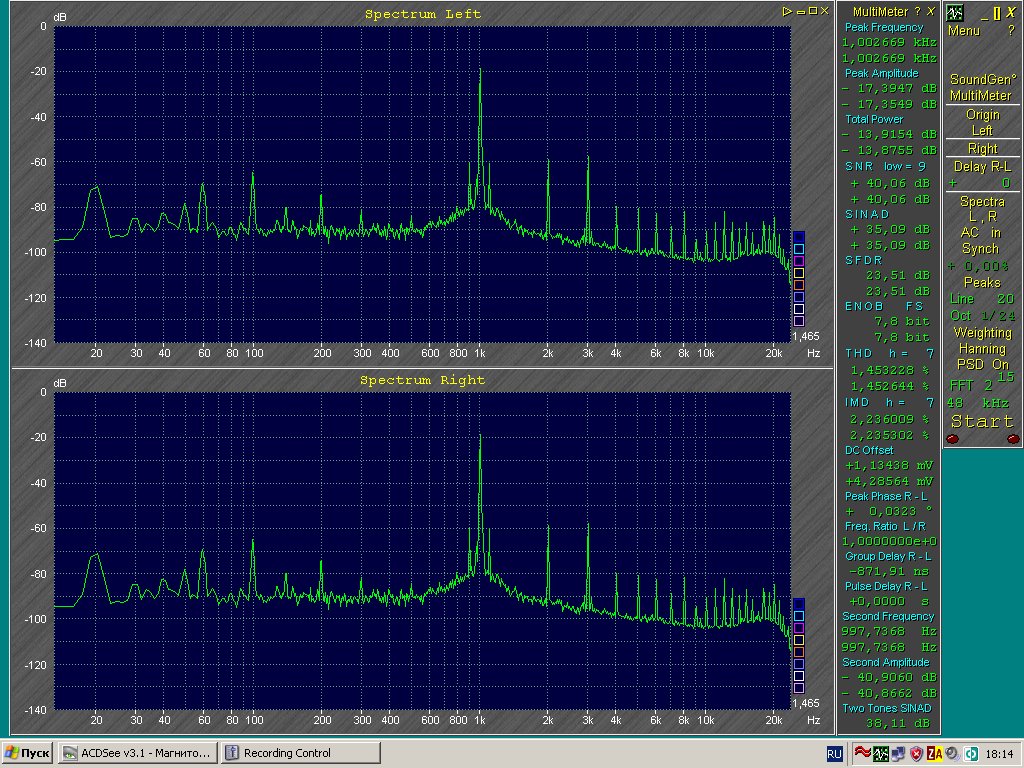

А вот так выглядит, генератор пропущенный на проход через монитор магнитофона Пионер СТ-А9. Штудера у меня нет данный момент, но это не важно, главное на том же анализаторе и с таким же уровнем. Шумовая дорога намного ниже. Грязи, кстати, дофига в Пионере, я его только первый раз глянул...
