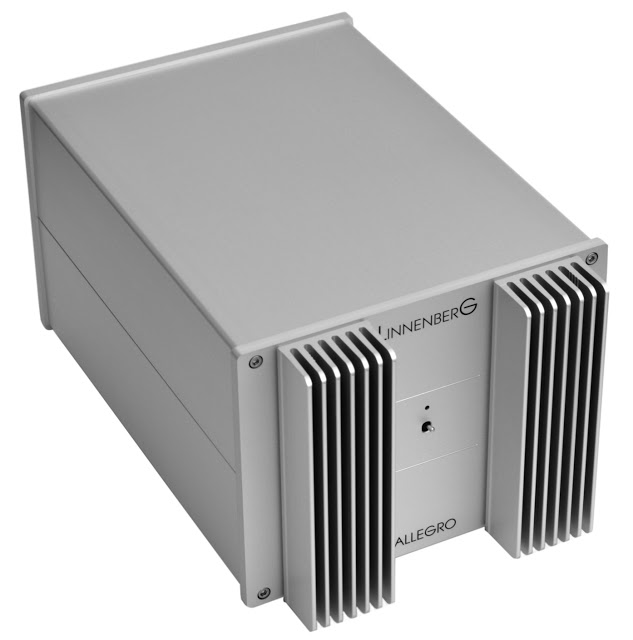

Усилитель мощности Linnenberg
В основе Linnenberg Allegro — схема класса АВ с выходным MOSFET-каскадом. Производитель сообщает о коротком сигнальном тракте, отличной переходной характеристике (700 нс) и верхнем крае частотного диапазона 1 МГц/350 кГц без/с фильтрацией (нижний предел — 0,3 Гц).
Примененные в Allegro выходные транзисторы (всего пара) произведены Hitachi в 1977 года специально для высококлассной аудиотехники, знамениты своим «ламповым» звучанием и малой зависимостью характеристик от нагрузки. Почти все устройства Linnenberg имеют истинно балансную архитектуру, и Allegro — не исключение; данный подход гарантирует высокую симметрию позитивной и негативной фаз сигнала. В конструкции не используются разделительные конденсаторы.
Примененные в Allegro выходные транзисторы (всего пара) произведены Hitachi в 1977 года специально для высококлассной аудиотехники, знамениты своим «ламповым» звучанием и малой зависимостью характеристик от нагрузки. Почти все устройства Linnenberg имеют истинно балансную архитектуру, и Allegro — не исключение; данный подход гарантирует высокую симметрию позитивной и негативной фаз сигнала. В конструкции не используются разделительные конденсаторы.
Шумы не превышают 25 мкВ, соотношение сигнал/шум — 116 дБ. Источник питания построен на мощном тороидальном трансформаторе (230 ВА) и конденсаторах общей емкостью 60 000 мкФ. Предусмотрена надежная электрическая и термальная защита. Выходная мощность Allegro — 55/90 Вт на 8/4 Ом при усилении 22,8 дБ, входная чувствительность — 1,5 В, максимальное выходное напряжение — 68 В, демпинг фактор — >500.
