02.02.2016 00:00:00
ЦАП имени ЦАПа

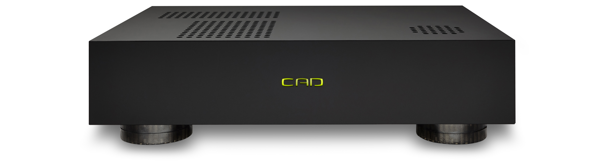

ЦА-преобразователь CAD (Computer Audio Design) 1543 MkII взял имя у примененной в нем микросхемы с таким же цифровым индексом: TDA1543/N2.
Конвертер смонтирован на 4-слойной плате — это сделано для минимизации уровня шума и оптимизации работы параллельной мультичиповой 16-битовой R-2R-архитектуры при обработке PCM-данных с частотой до 192 кГц.
Модульная конструкция (основные функциональные размещены на разных платах) предполагает возможность апгрейда.
Во избежание искажения временных параметров сигнала в ЦАПе не применяется оверсэмплинг и цифровая интерполяция.
Минималистский дизайн предполагает использование минимума компонентов в сигнальном тракте. Единственный асинхронный USB-вход гальванически изолирует узел конвертера от подключенного к 1543 MkII компьютера. Аналоговый выход построен на паре медных RCA-разъемов, связанных непосредственно с чипами посредством пассивного преобразователя ток-напряжение, что означает отсутствие дополнительного усиления или буферизации.
В 1543 MkII использованы только высококачественные электронные компоненты, произведенные в США, Великобритании, Европе и Австралии.
Сигнальные линии проложены при помощи провода из монокристаллической меди, акриловый корпус с 10-мм стенками дополнен материалами, препятствующими воздействию на схемы высокочастотного радиоизлучения. В 1543 MkII применен переработанный кондиционер сетевого питания.
