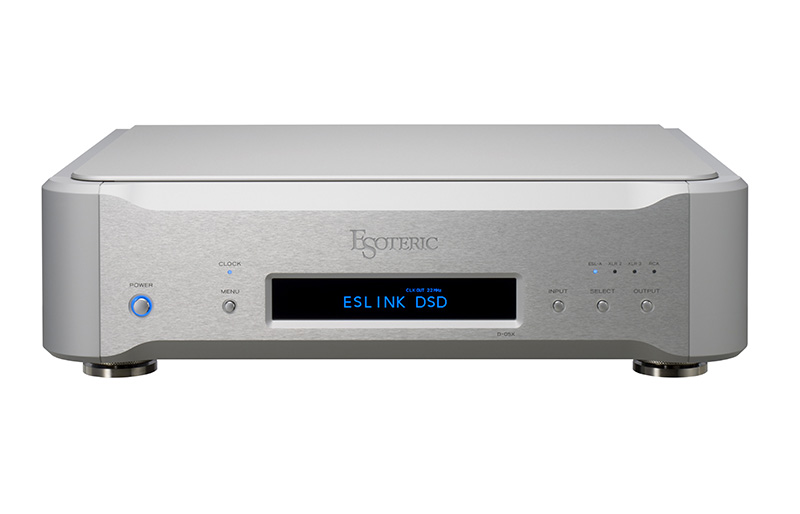

Референсный цифро-аналоговый конвертер ESOTERIC D-05X

Новый цифро-аналоговый преобразователь (ЦАП) ESOTERIC D-05X унаследовал бескомпромиссную философию флагманской модели Grandioso D1 и обновил схемные компоненты предыдущей модели D-05 – чтобы добиться такого же высокого качества звучания, которое считается обычным для ультра High End устройств. У ESOTERIC D-05X мощный блок питания с конденсаторами большой емкости и двумя крупными тороидальными трансформаторами – отдельно для левого и правого каналов. Удвоенная по размерам схема ЦАП включает по четыре дифференциальных подсхемы на канал. ESOTERIC D-05X оснащен фирменным цифровым интерфейсом ES-LINK4 для передачи данных, 34-битовым цифро-аналоговым преобразованием, буферной схемой ESOTERIC-HCLD от предусилителя Grandioso C1 и уникальной аналоговой системой передачи ES-LINK для повышенного качества звучания. ESOTERIC D-05X поддерживает воспроизведение форматов высокого разрешения, таких как DSD 22.5 MHz – чтобы обеспечить поистине выдающее качество звучания.



В ESOTERIC D-05X использованы 8 (4 + 4) микросхем ЦАП AK4497 от Asahi Kasei Microdevices, чтобы достичь чрезвычайно низкого уровня шумов и феноменальной линейности. Кроме непосредственной обработки сигналов DSD, новый 34-разрядный алгоритм цифро-аналогового преобразования осуществляет конверсию сигналов PCM с 34-битовой точностью, что обеспечивает плавное и детальное воспроизведение записей высокого разрешения. Возможность высокоскоростной передачи тока – наиболее важный фактор для аналоговых выходных цепей, чтобы передать самый широкий динамический диапазон музыкальных сигналов без потерь. Схема HCLD (High Current Line Driver) выходного буферного усилителя ESOTERIC D-05X, позволила расширить его возможности как драйвера. Выдавая большие токи, он может похвастаться исключительно быстрым нарастанием сигнала (slew rate) – до 2 000 В/мкс, что является индикатором замечательной скорости отклика. Максимизируя способность мгновенно выдавать большие токи, ESOTERIC D-05X воспроизводит полный динамический диапазон музыки с захватывающим дух реализмом.



В дополнение к регулярным методам соединения (XLR и RCA), ESOTERIC D-05X оснащен еще и новым методом передачи данных ES-LINK Analog, созданным ESOTERIC. Это токовый способ передачи сигналов, который использует высокую скорость буферной схемы HCLD и ее способность выдавать большой ток на высокой скорости. Это идеальная аналоговая передача звука, поскольку она не зависит от импеданса трассы сигнала, полностью максимизируя, тем самым, потенциал аудиосистемы при подключении к совместимому устройству.



Кроме воспроизведения сигналов с исходной частотой дискретизации, ESOTERIC D-05X может повышать ее в 2×, 4× и 8× раз для формата PCM, а также осуществлять преобразование форматов PCM и DSD с использованием фирменного алгоритма, позволяющего получить поток 22.5 MГц DSD из PCM сигналов. Коаксиальный и оптический входы ESOTERIC D-05X поддерживают сигналы PCM с разрешением до 24 бит / 192 кГц и 2.8 MГц DSD (DoP). Два входа XLR поддерживают 48 бит / 192 кГц (ES-LINK3), 24 бит / 384 кГц (Dual AES 8Fs) и 5.6MГц DSD (DoP и Dual XLR mode). ESOTERIC D-05X оснащен также входом USB для подсоединения к компьютерам, а драйвер Esoteric для PC в сочетании с фирменным бесплатным программным плеером HR Audio Player можно бесплатно скачать с веб-сайта. ESOTERIC D-05X поддерживает асинхронную передачу и воспроизведение форматов с разрешением до 22.5 MГц DSD и 32 бит / 768 кГц PCM – т.е. студийного мастер-качества. Фазу выходного сигнала можно бесконтактно инвертировать в цифровой области, так что владелец может выбрать Hot 2 или Hot 3 на выходах XLR без какого-либо ущерба для качества аудио сигнала.



Основные технические характеристики ЦАП ESOTERIC D-05X :



Аналоговые аудио выходы: XLR, RCA

Диапазон частот (при 192 кГц PCM сигнале на входе): 5 Гц − 65 кГц (-3дБ)

Отношение сигнал/шум:  120 дБ

Искажения (THD): 0.0008% (1 кГц)

Цифровые аудио входы: ES-LINK, форматы: 352.8 кГц / 384 кГц, 48-бит, Linear PCM (ES-LINK4 формат), DSD (ES-LINK4 формат), XLRх2: 88.2 − 384 кГц, 16 − 24-бит, XLR двойное соединение: Linear PCM (DUAL AES формат) 32 − 192 кГц, 48 бит, Linear PCM (ES-LINK3 формат), DSD (ES-LINK1, ES-LINK2 формат), 88.2 −192 кГц, 16 − 24-бит
