Почему в предусилителе H-10000 OTL/OCL нет связующего трансформатора на выходном каскаде лампового усилителя

Пресс-служба компании Allnic Audio объявила о выходе нового предусилителя-фонокорректора H-10000 OTL/OCL. В конструкции устройства отсутствует связующий трансформатор на выходном каскаде лампового усилителя и конденсатор на пути прохождения сигнала, что снижает искажения, окраску и потери энергии.

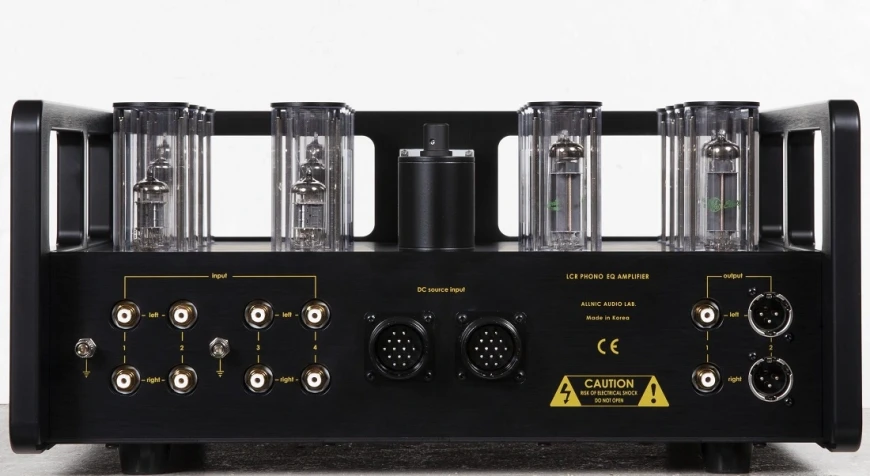

H-10000 имеет отдельные блоки питания и усиления. В верхней центральной части передней панели усилителя находится диск выбора четырех входов. Под этим диском расположены две пары ручек эквалайзера LCR, по одной на каждый канал. Одна ручка каждой пары предназначена для переворота, а одна ручка каждой пары — для ската. Всего имеется четыре измерителя баланса, по два на каждый канал, которые отслеживают, участвует ли постоянный ток в процессе усиления. Также имеется кнопка отключения звука/работы. Слева на задней панели расположены четыре пары входов RCA, по две для картриджей ММ и MC. На правой стороне задней панели имеется по одной паре выходных разъемов XLR и RCA.

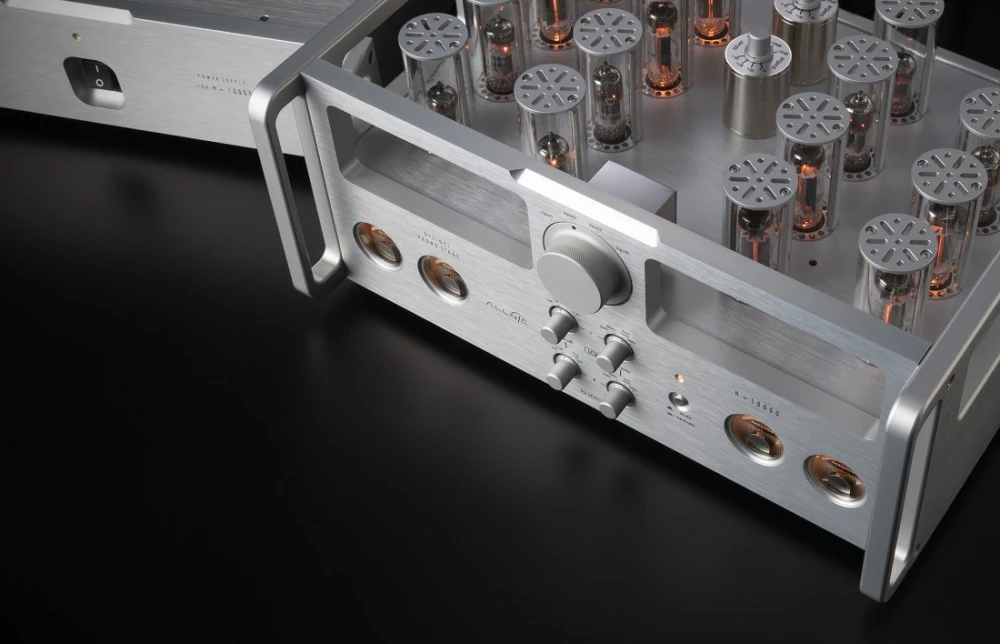

В блоке усиления используются 16 вакуумных ламп, по 8 с каждой стороны, каждая в собственном поликарбонатном дымоходе. Расположение электронных ламп на каждой стороне органов управления повышающим трансформатором различается. Поскольку этот фоноусилитель использует двухступенчатое усиление для достижения высокого коэффициента усиления 40–72 дБ, входные сигналы левого и правого каналов сначала усиливаются через триод-пентодную лампу ECF802, затем двойной триод E180CC, а затем два триода 7233. После коррекции фонокорректора сигналы левого и правого каналов усиливаются на втором каскаде усиления, снова через ECF802, E180CC и два 7233. Однако лампы второго каскада располагаются на верхней части корпуса в порядке, обратном порядку ламп первого каскада усиления.

Как и в других наших конструкциях OTL/OCL, выходные трансформаторы с пермаллоевым сердечником, которые являются спрайдами Allnic, исчезли из H-10000. Вместо этого две выходные лампы 7233 на канал образуют несимметричную двухтактную схему (SEPP), которая использует как положительную, так и отрицательную мощность, чтобы предотвратить переход постоянного тока на следующий каскад. Причина, по которой 7233 была выбрана в качестве выходной лампы, заключается в том, что она имеет очень низкое внутреннее сопротивление; при сопротивлении всего 230 Ом он может мощно управлять следующим предусилителем или интегрированным усилителем без окраски или искажений.

H-10000 позволяет выбирать коэффициент усиления и входное сопротивление повышающего трансформатора из четырех вариантов. Глядя на повышающие трансформаторы, по одному на канал в задней части верхней панели, каждый имеет четыре коэффициента усиления и коэффициенты намотки: 22 дБ (× 13), 26 дБ (× 20), 28 дБ (× 26) и 32 дБ (× 26). ×40). Усиление MM H-10000 составляет 40 дБ, а усиление MC — 62 дБ, 66 дБ, 68 дБ и 72 дБ. После того, как коэффициент трансформации определен таким образом, входное сопротивление MC автоматически определяется по формуле «входное сопротивление MM / коэффициент трансформации в квадрате». Если входное сопротивление ММ составляет 47 кОм, то: 22 дБ — 278 Ом, 26 дБ — 117 Ом, 28 дБ — 69 Ом и 32 дБ — 29 Ом.
