24.09.2015 00:00:00
Новые выходные транзисторы Toshiba

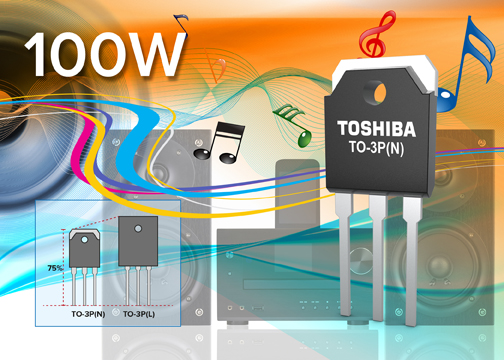

Toshiba представляет новые биполярные транзисторы уменьшенных размеров для использования в выходных каскадах аудиосистем. Новые транзисторы 2SA1943N и 2SC5200N обеспечивают такое же высокое качество звука, как и ставшие популярными 2SA1943 и 2SC5200 и позволяют экономить пространство за счет корпуса TO-3P(N) на четверть меньшей длины и ширины по сравнению с прежним корпусом TO-3P(L).
Это предоставляет большую гибкость разработчикам устройств при сохранении рассеиваемой мощности корпуса (Pс), равной 150 Вт. Максимальное напряжение коллектор-эмиттер (VCEO) для транзистора 2SA1943N составляет − 230 В, а непрерывный ток коллектора (IC) равен −15 А, тогда как 2SC5200N имеет VCEO = 230 В и IC = 15 А. Транзистор 2SA1943N имеет минимальный коэффициент усиления по постоянному току hFE (1) = 80 (VCE = −5 В и IC = −1 A) и hFE (2) = 35 (VCE = −5 В и IC = −7 A). Для транзистора 2SC5200N hFE (1) = 80 (VCE = 5 В и IC = 1 A) и hFE (2) = 35 (VCE = 5 В и IC = 7 A).
Еще одно достоинство новых транзисторов — высокая линейность коэффициента hFE, а также напряжения VBE. Типовое значение граничной частоты коэффициента передачи тока (ft) составляет 30 МГц для обоих устройств. Новые устройства выпускаются в корпусе TO-3P(N) размерами всего лишь 15,9 мм x 40,5 мм x 4,8 мм.
