Esoteric G-02X – прецизионный тактовый генератор

Прецизионный задающий тактовый генератор Esoteric G-02X унаследовал у старших моделей новые технологии, такие как широкополосные буферные усилители (Wide Range Clock Buffer Amplifiers) и адаптивные схемы нулевого импеданса заземления (Adaptive Zero Ground), а также – новый прецизионный осциллятор на термостабилизированном кварцевом кристалле (OCXO), чтобы добиться наилучшей музыкальной выразительности от вашей цифровой аудиосистемы.

Прецизионный осциллятор на термостабилизированном кварцевом кристалле (OCXO)

В качестве ядра этого высокоточного устройства используется прецизионный заказной осциллятор OCXO (Oven Controlled Crystal Oscillator) на термостабилизированном кварцевом кристалле, заново разработанный Esoteric. В нем имеется теплоизолированная камера, в которой поддерживается стабильная температура, а в ней – осциллятор на кварцевом кристалле и соответствующая схема. Этот тактовый генератор сконструирован для обеспечения высокого качества аудио на основе разработок для серии Grandioso и обладает превосходной точностью поддержания частоты (±0.01 ppm Typ), а также пониженным приблизительно на 3 дБ фазовым шумом по сравнению с предыдущей моделью (измеренным на частоте 100 Гц).

Esoteric G-02X – прецизионный тактовый генератор на термостабилизированном кварцевом осцилляторе

Широкополосный буферный усилитель

В Esoteric G-02X используются широкополосные буферные усилители (Wide Range Clock Buffer Amplifiers), разработанные для флагманской модели Grandioso G1. В раздельных схемах на дискретных элементах для каждого из выходов используются высокоскоростные транзисторы, которые идеально подходят для генерации цифровых сигналов высокой точности.

Режим "адаптивного нулевого заземления"

У Esoteric G-02X имеется схема Adaptive Zero Ground"адаптивного нулевого заземления", заимствованная у Grandioso G1, которая расположена между OCXO-осциллятором и буферными усилителями. Эта схема активно приравнивает потенциал заземления уровню в 0 вольт и значительно уменьшает шум (случайный джиттер), вызванный изменением напряжения на земляной шине. Пользователь может выбирать адаптивный или нормальный режим работы для каждого выходного разъема, который отвечает его предпочтениям.

Esoteric G-02X – прецизионный тактовый генератор на термостабилизированном кварцевом осцилляторе

Солидный источник питания

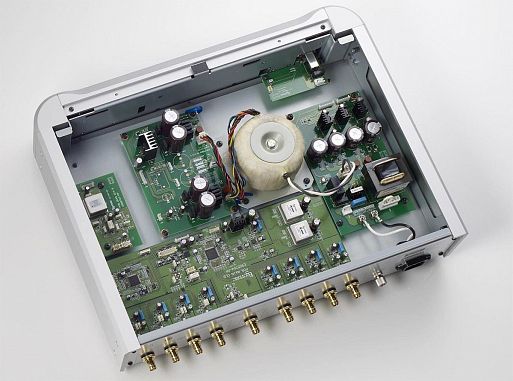

Для улучшения качества работы широкополосных буферных усилителей используется новый источник питания, при этом он разделен на блоки – для стабильного и чистого напряжения. В качестве силового используется тороидальный трансформатор, а для цифровых схем управления выделен специальный трансформатор с Ш-образным сердечником. Батарея накопительных конденсаторов служит для фильтрации пульсаций напряжения, а барьерные диоды Шоттки использованы для поддержки быстрой цифровой обработки.

Восемь выходов

Esoteric G-02X может выдавать тактовый сигнал максимум на восемь устройств. Выход может быть включен и выключен для каждого разъема. На четыре выходных клеммы подается синусоидальный сигнал с частотой 10 МГц. Остальные четыре выходных разъема (A x 2 и B x 2) позволяют выдавать тактовые сигналы с частотой 100 кГц и 10 МГц (в виде прямоугольной волны), а также базовую частоту от 44,1 кГц/48 кГц, вплоть до максимальной частоты 22,5792 МГц/24,576 МГц, при этом для каждого разъема могут быть установлены разные выходные частоты.

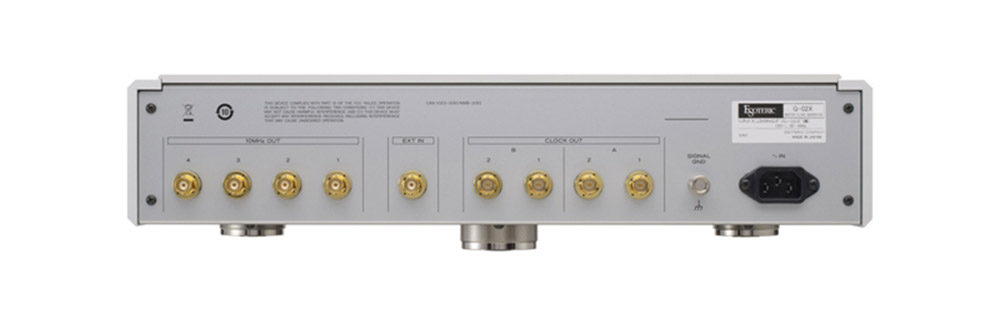

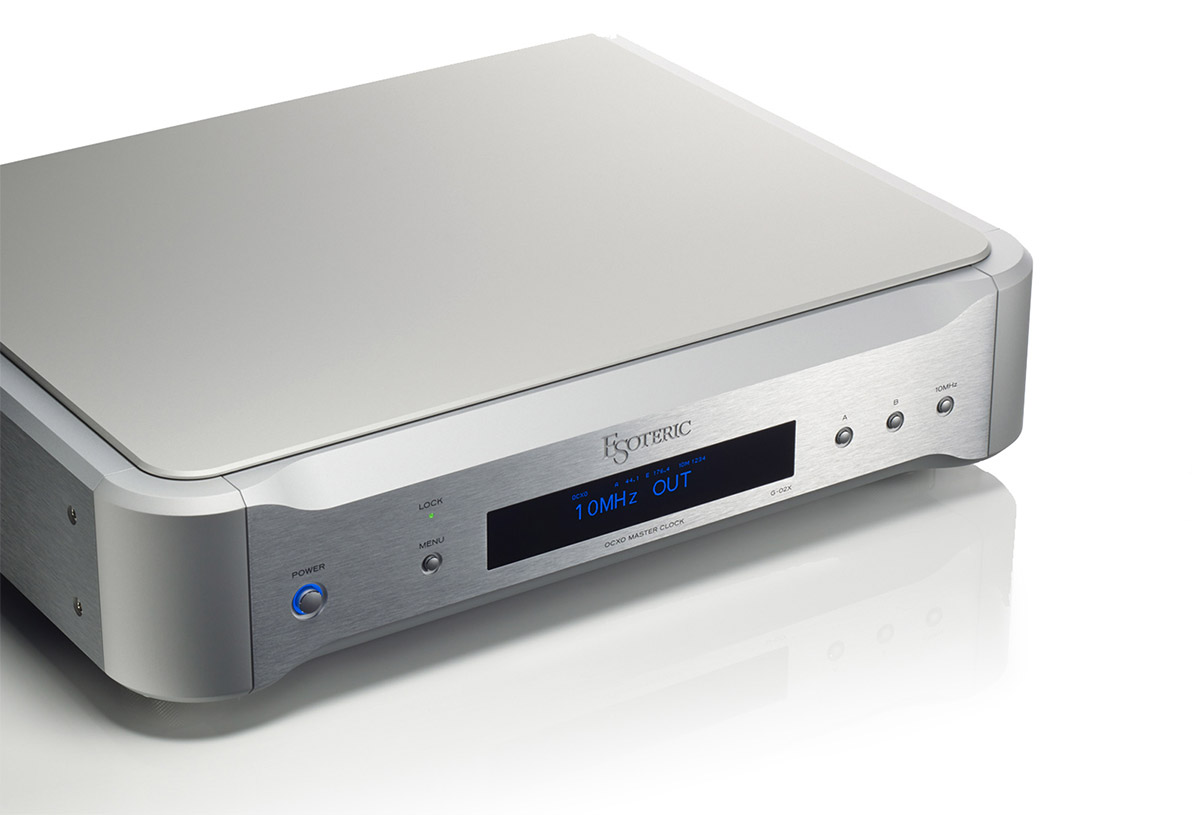

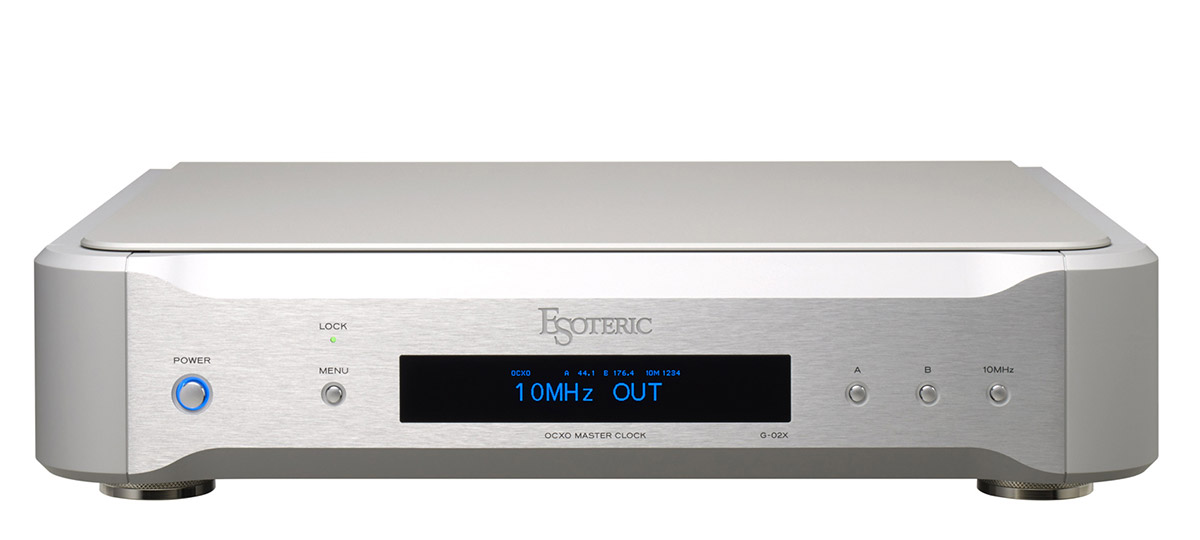

Имеется также вход для внешнего задающего сигнала частотой 10 МГц, функция предварительного прогрева камеры с кристаллом при выключении общего питания, органический электролюминесцентный дисплей на передней панели. Для надежных соединений на задней панели установлены позолоченные медные разъемы BNC.

Esoteric G-02X – прецизионный тактовый генератор на термостабилизированном кварцевом осцилляторе

Основные технические характеристики тактового генератора на термостабилизированном кварцевом осцилляторе Esoteric G-02X:

–   Стабильность частоты OCXO: в пределах ±0.015ppm (0°C – +70°C)

–   Точность поддержания частоты: в пределах ±0.015ppm (при поставке с завода)

–   Время прогрева: 10 мин. (до стабилизации осциллятора после включения)

–   Выходы CLOCKOUT

–   10 МГц OUT (BNC): 4, выходной уровень: прямоугольный сигнал

–   Настройка 44.1 кГц: 4.1k, 88.2k, 176.4k, 352.8k, 705.6kHz, 1.4112M, 2.8224M, 5.6448M, 11.2896M, 22.5792MHz

–   Настройка 48 кГц: 48k, 96k, 192k, 384k, 768kHz 1.536M, 3.072M, 6.144M, 12.288M, 24.576MHz

–   Обе настройки: 100 кГц, 10 МГц

–   10 МГц OUT (BNC): 4, Выходной уровень: синусоидальный сигнал: 0.5 ± 0.1 Вrms / 50 Ом

–   Вход Masterclock

–   EXT IN (BNC): 1, Входная частота: 10 MГц (точность ±10ppm), входной уровень: 10 МГц синусоидальный сигнал: 0.5–1.0 Vrms/50 Ом, прямоугольные импульсы: TTL уровень/10 кОм

–   Размеры (W x H x D) : 445 x 107x 359 мм

–   Вес: 11.3 кг

Источник – Esoteric.

Редакция Hi-Fi.ru
