Armature Asterion — R2R ЦАП с отдельными блоками обработки PCM и DSD

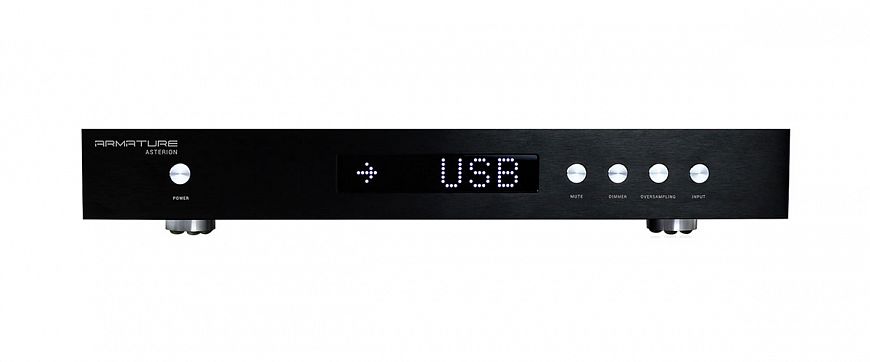

Французская компания Armature, специализирующаяся на цифровом аудио, представила ЦАП Asterion — систему R2R на дискретных элементах, способную обрабатывать как сигналы PCM с разрешением вплоть до 24 бит / 384 кГц, так и DSD до DSD 512. Фишкой модели стала раздельная реализация блоков обработки цифровых потоков PCM и DSD. Подобный подход по заверениям сотрудников компании позволяет реализовать преобразование DSD в аналоговый сигнал, максимально приближенный к исходному.

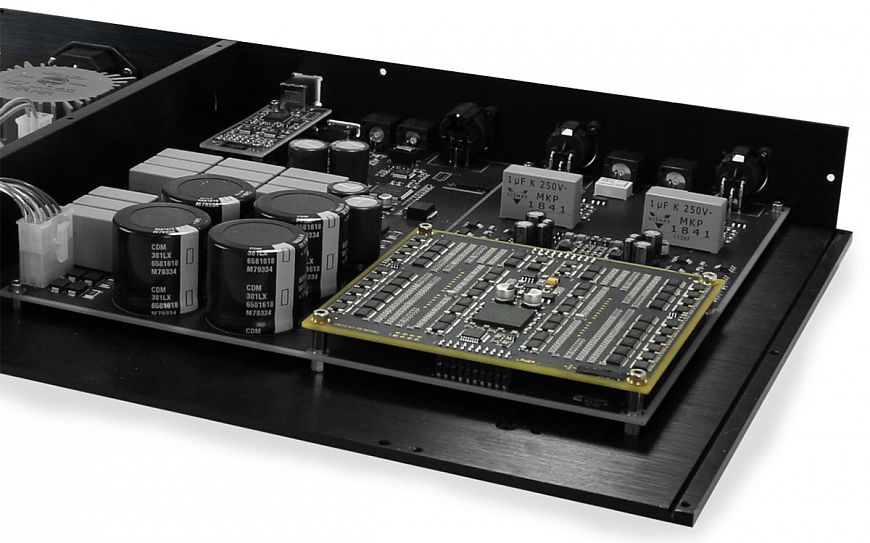

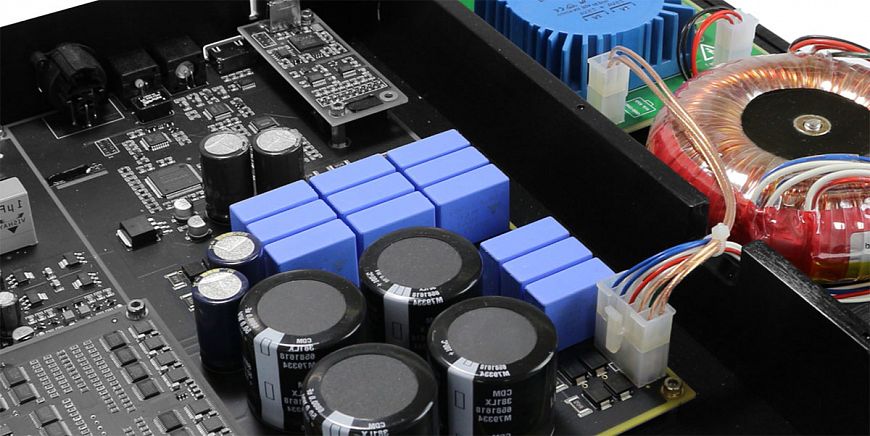

В схеме R2R применены более 256 высокоточных резисторов с линейной компенсацией. Блок питания цифровой секции ЦАПа построен на базе симметричного полностью экранированного трансформатора, а для аналоговой части предусмотрен отдельный блок питания с трансформатором Torus O TYPE мощностью 100 ВА с низким магнитным излучением.

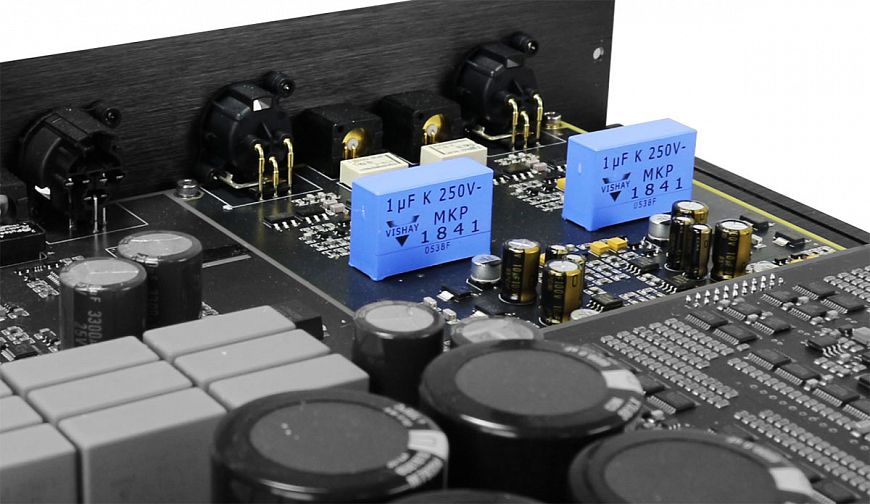

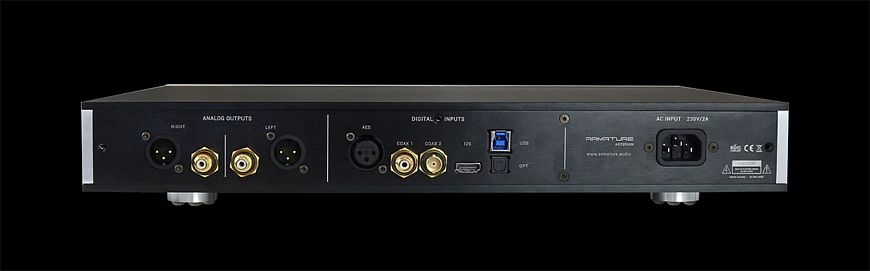

Входная плата XMOS USB реализует гальваническую развязку с источником, что позволяет эффективно бороться с помехами и шумами, характерными при использовании в качестве источника аудио компьютера. Аналоговая часть Armature Asterion построена полностью в балансной схемотехнике. Во входном каскаде работают операционные усилители, а выходной выполнен на транзисторах и работает в чистом классе А. В схеме применяются высококачественные конденсаторы Vishay MKP 1871.
