У истоков усиления в классе D
Датская компания ICEpower была основана в 1999 году как совместное предприятие с широко известным производителем элитной аудио- и видеотехники Bang & Olufsen. На сегодняшний день бренд ICEpower хорошо известен во всем мире, в том числе и в России. ICEpower — динамично развивающаяся компания, являющаяся лидером в создании современных усилителей, работающих в классе D. Рекордная производительность, высокая плотность передачи акустической энергии и энергоэффективность — три составляющих успеха ICEpower на рынке.
Основа усилителей ICEpower — аналого-цифровое ядро собственной разработки, выполненное в форм-факторе отдельной микросхемы. Компания имеет десятки патентов на оригинальные решения в области обработки аудиосигнала. Продукция ICEpower отлично зарекомендовала себя во множестве совместных с грандами индустрии проектов. Клиентами и партнерами ICEpower являются такие известные компании, как Bang & Olufsen, Asus, Bowers & Wilkins, Pioneer, Alpine, Samsung, Audi и др.
Технологии

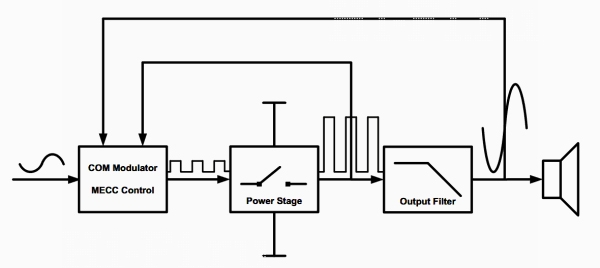

Отличительная особенность компании ICEpower — новаторский подход к разработке усилителей класса D. В ее усилителях осуществляется обработка аналогового сигнала, отсюда и название технологии ICEpower — «аналоговый класс D» (analogue Class D) или «аналоговое переключение» (analogue switching). В отличие от обычной техники получения ШИМ-сигнала при помощи генератора треугольных импульсов, в технологии ICEpower используется автогенератор, охваченный множеством обратных связей, что обеспечивает стабильно высокое качество звука вне зависимости от характеристик нагрузки. Ключевые технологии ICEpower называются COM/MECC, НСОМ и DualLoop3. Включение в систему обратной связи сигнала непосредственно с выхода усилителя (после фильтра) позволяет добиться чрезвычайно низкого выходного импеданса и приводит, в частности, к очень точной проработке низкочастотного спектра, даже лучшей, чем достигается в классе AB.
В большинстве случаев усилители ICEpower интегрируются с высококачественным импульсным источником питания ZVS/ZCS собственной разработки. Тем самым для проектировщиков аудиосистем снимается ряд проблем, связанных с выбором или созданием подсистемы питания усилительной части.
Продукция
ICEpower выпускает законченные модули мощных высококачественных аудиоусилителей, выполненные в форм-факторе печатных плат. Типовая плата включает специализированный процессор в виде интегральной микросхемы ICEpower, силовые ключи, конденсаторы, фильтры и другие дискретные компоненты, а также сетевой источник питания. Компания делает усилители с различным числом каналов и широким диапазоном выходной мощности.
Усилители ICEpower характеризуются исключительным качеством и верностью звуковоспроизведения, высокими значениями удельной мощности и КПД, а также малыми габаритами и массой. Это определяет их повсеместное использование в области профессионального аудио и в потребительском сегменте Hi-Fi. Ассортимент выпускаемых усилителей позволяет разработчику или системному интегратору быстро получить конечное решение с необходимым числом каналов усиления и требуемой выходной мощностью, с мостовой или полумостовой конфигурацией выходных каскадов.
Семейства усилителей ICEpower оптимизированы для определенного круга конечных изделий. Серии A и ASP будут отличным выбором для построения мощных усилителей или активной акустики для концертных залов. Серия ASX2 оптимальна для стереофонических усилителей в потребительском сегменте аудиотехники Hi-Fi. Усилители серий 150ASH7 и ICEmatch прекрасно подойдут для домашнего кинотеатра и других многоканальных решений.
Серии A и ASP

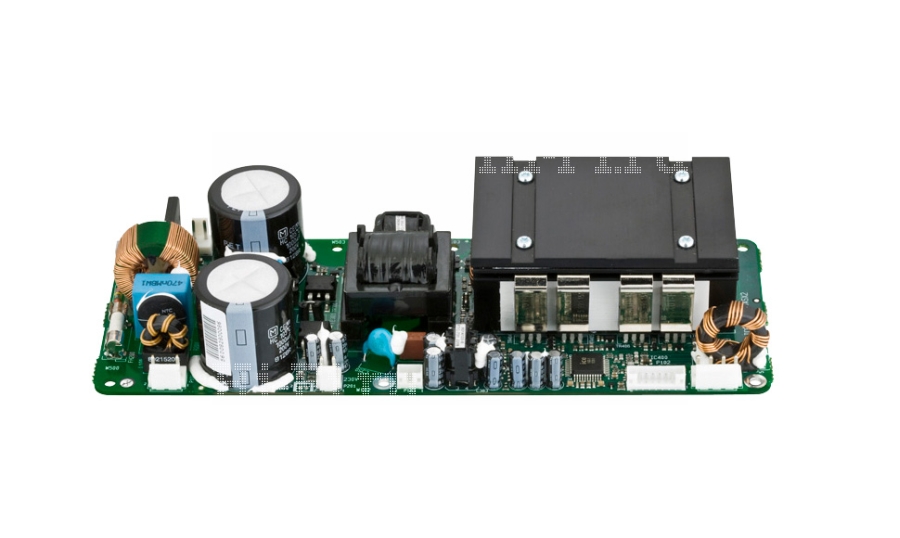

Высокая надежность работы и отличная стойкость к механическим и вибрационным воздействиям в сочетании с большой выходной мощностью выгодно отличают это семейство на рынке профессионального звуковоспроизведения, в том числе и для автомобильного сегмента.

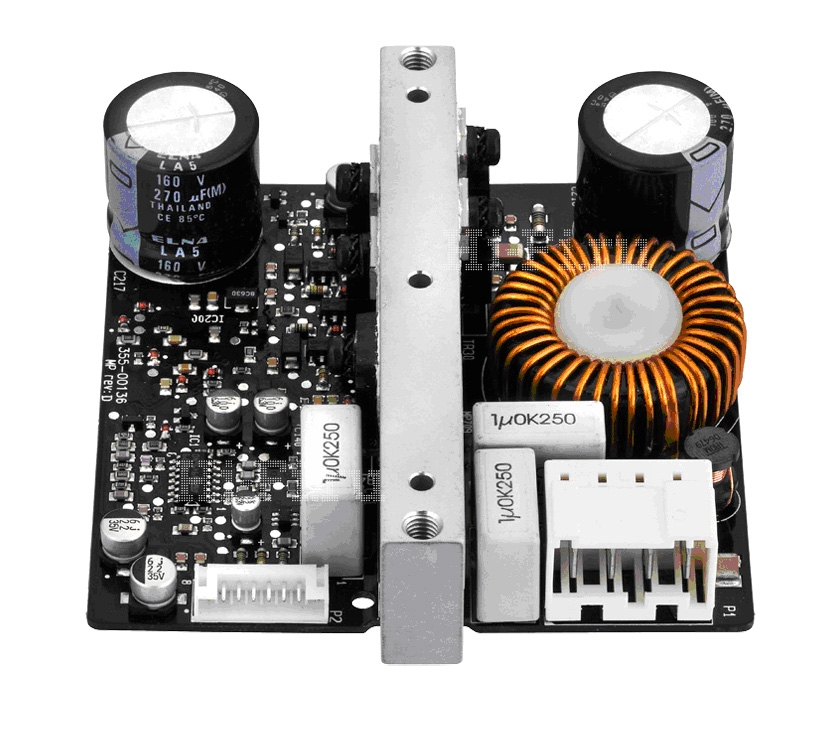

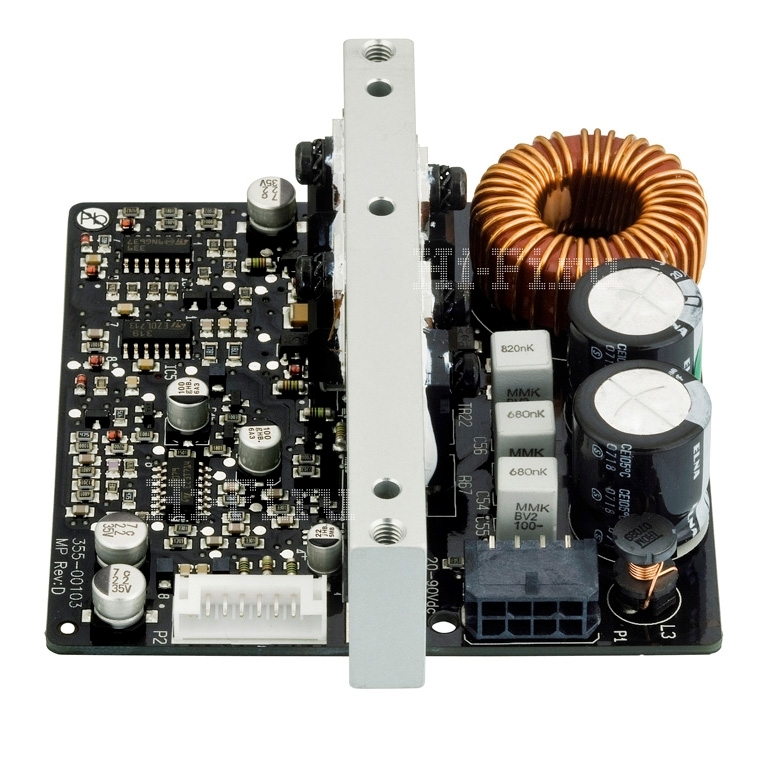

Серия A включает модули мощностью 250, 500 и 1000 Вт, которые требуют питания ±12 В и отдельного питания выходного каскада. На платах имеются логические входы выключения звука (MUTE) и переключения в режим ожидания (STANDBY), также возможно подключение монитора для контроля работы. Усилители оснащены балансным входом, оптимизированным для дифференциального сигнала.

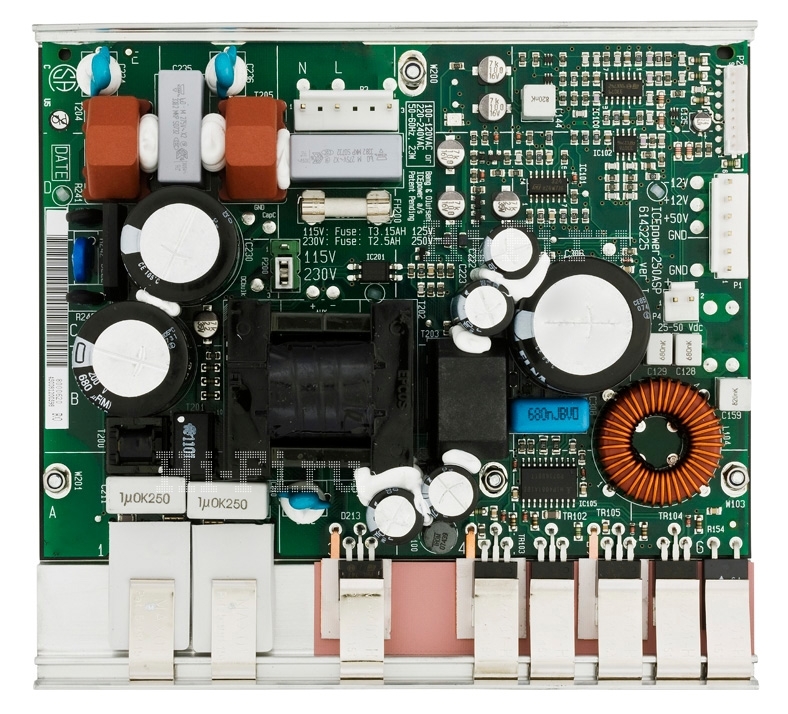

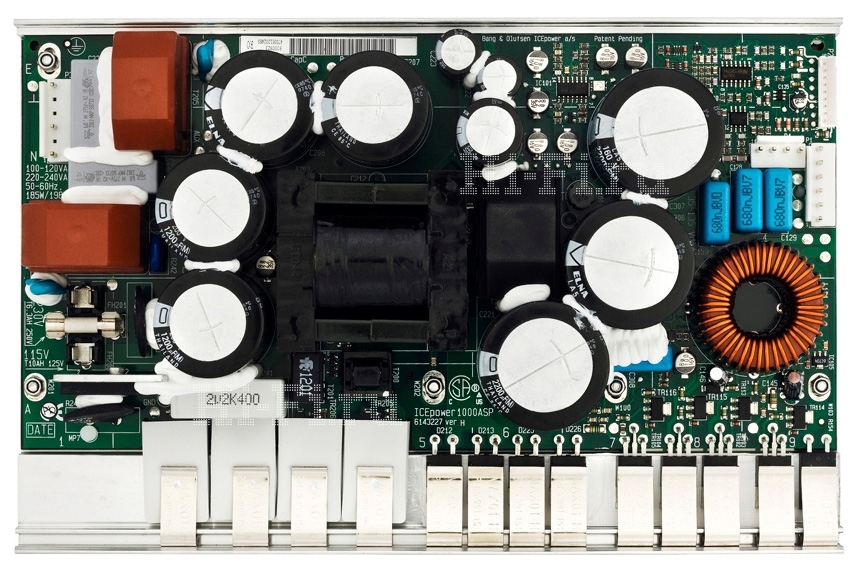

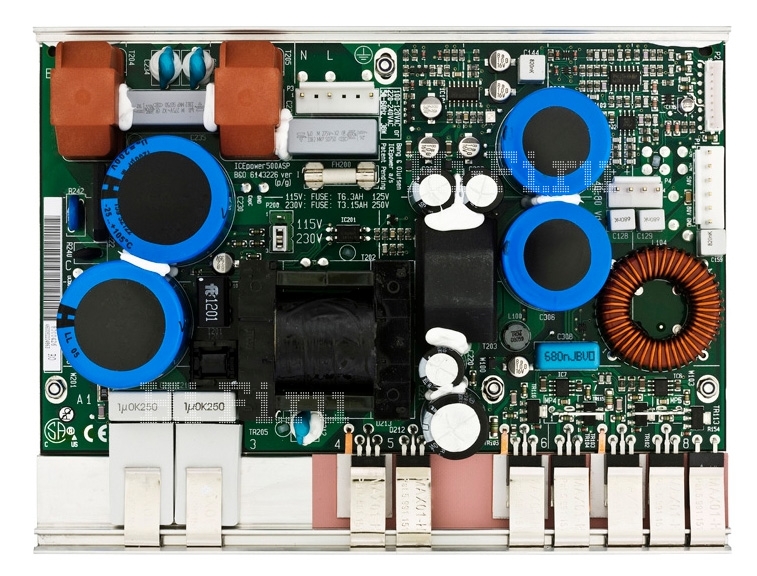

Серию ASP образуют усилители мощностью 250, 500 и 1000 Вт со встроенным источником питания от сети 110 / 220 В, который может снабжать энергией дополнительные каналы усиления, построенные на модулях серии A или серии АС. Каналы усилителей серии ASP фактически аналогичны усилителям серии A соответствующей мощности. При этом каждый модуль ASP также обеспечивает питание ±12 В.
Сочетание серий A и ASP обеспечивает гибкий модульный подход к разработке конечного продукта. Это упрощает разработку целой линейки конечных изделий, начиная с обычного усилителя для сабвуфера и заканчивая трехканальной активной акустической системой. Основные области применения устройств серий А / ASP — активные колонки для студий и концертных залов, активные сабвуферы, стереофонические усилители большой мощности.
Серия ASC

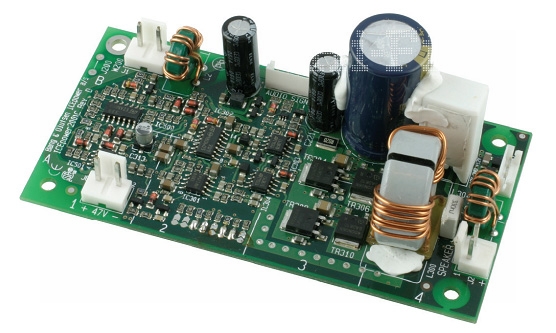

Модули 200ASC, 200AS и 200SC представляют бюджетную серию компании ICEpower, имеющую сбалансированные характеристики по мощности и качеству звуковоспроизведения. Они предназначены для работы в сабвуферах, внешних усилителях для электромузыкальных инструментов (комбиков), в активных акустических системах широкого назначения, а также в системах озвучивания помещений и залов. Усилители семейства ASC имеют относительно низкую стоимость, что делает их привлекательными для построения оконечных высококачественных аудиосистем.

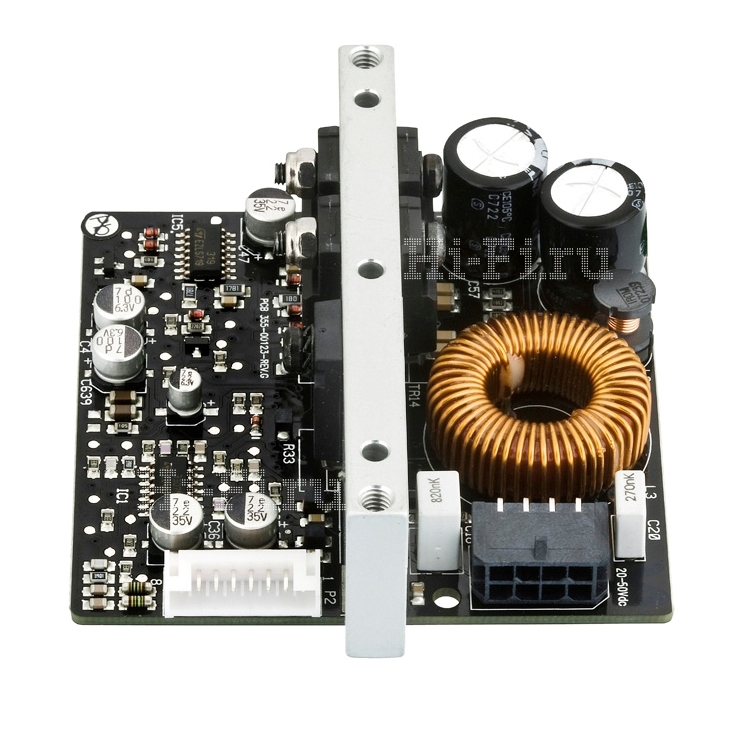

Модуль 200ASC содержит 200-ваттный усилитель и импульсный блок питания мощностью 310 Вт. Кроме основного выхода 47 В для снабжения энергией усилителя, блок питания обеспечивает дополнительное выходное напряжение 12 В, а также имеет выход для подключения дополнительных каналов усиления. 200AC — отдельная плата усилителя мощностью 200 Вт, такого же, как в модуле 200ASC. Она спроектирована специально для использования в качестве дополнительной при совместной работе с модулями 200ASC, 250ASP и 500ASP. Вход звукового сигнала дифференциальный, аналогичный серии A, диапазон напряжений питания от 22 до 50 В. 200SC — отдельный блок питания модуля 200ASC. Наличие раздельных блоков питания и усиления предоставляет разработчику дополнительные возможности по оптимизации устройства в тех случаях, когда имеются пространственные ограничения при компоновке конечной системы.
Серия ASX2

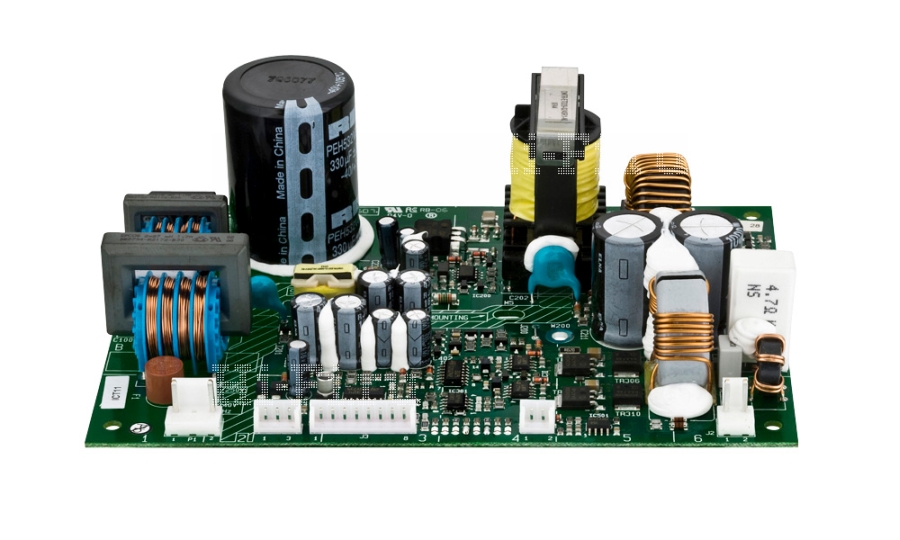

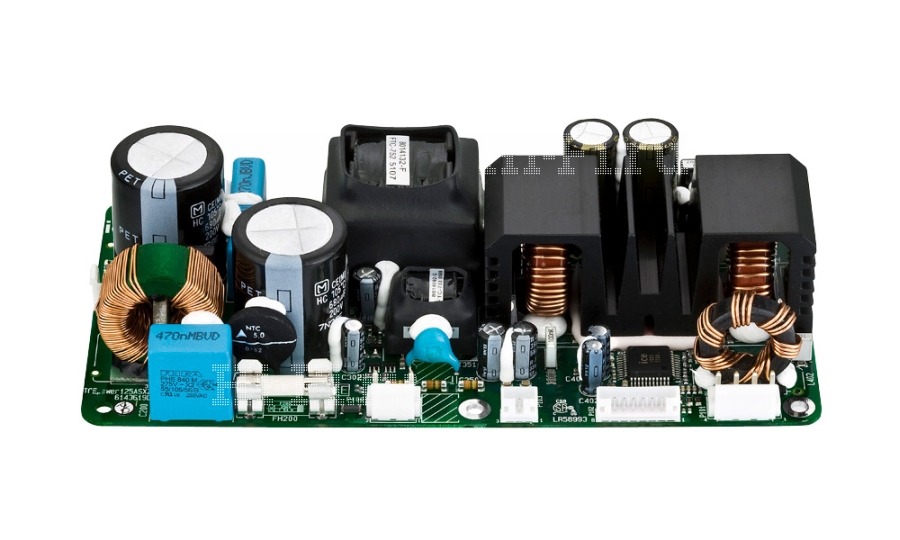

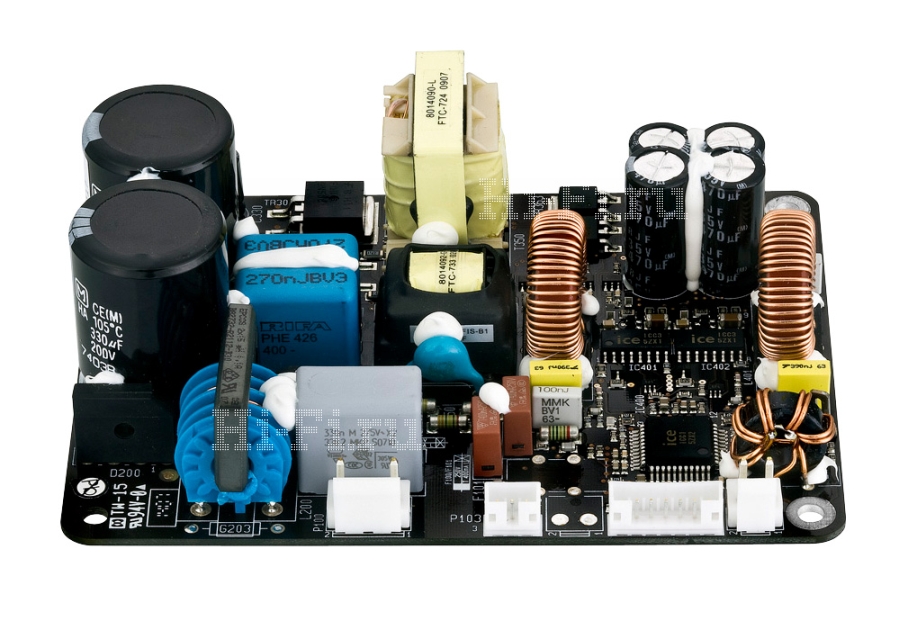

Серия ASX2 включает усилители с двумя полумостовыми каналами и встроенным сетевым источником питания. Два полумостовых выхода могут конфигурироваться в один мостовой выход. Исключение составляет усилитель 50ASX2 — для него выпускаются две версии: полумостовая 50ASX2SE и мостовая 50ASX2BTL.
Вход усилителей этой серии — однополярный, при включении в мостовом режиме он становится балансным. Во всех моделях имеется логический вход отключения усилителя, а также логические выходы мониторов перегрева и перегрузки по току. Кроме того, присутствуют выходы нестабилизированного напряжения ±24 В с нагрузочной способностью примерно 200 мА, достаточного для построения предварительного усилителя или ЦАПа.
Интересной особенностью усилителей ASX2 является возможность перераспределения мощности между каналами путем включения ассиметричной нагрузки. При включении симметричной нагрузки ее минимальное сопротивление должно быть не менее 3 Ом, однако если на одном из каналов сопротивление нагрузки не менее 6 Ом, то на другом можно включить нагрузку 2 Ом.
Усилители серии ASX2 обеспечивают качество звучания, достойное внимания настоящих аудиофилов, и перекрывают диапазон выходной мощности от 25 до 630 Вт. Показатели удельной мощности для усилителей этого семейства достигают значений свыше 1 Вт/см3, при этом не требуется применение дополнительного теплоотводящего радиатора и экранирования. Модули ASX2 будут отличным выбором при построении высококачественного стереоусилителя, активной акустики, студийных мониторов.
Серия ICEmatch

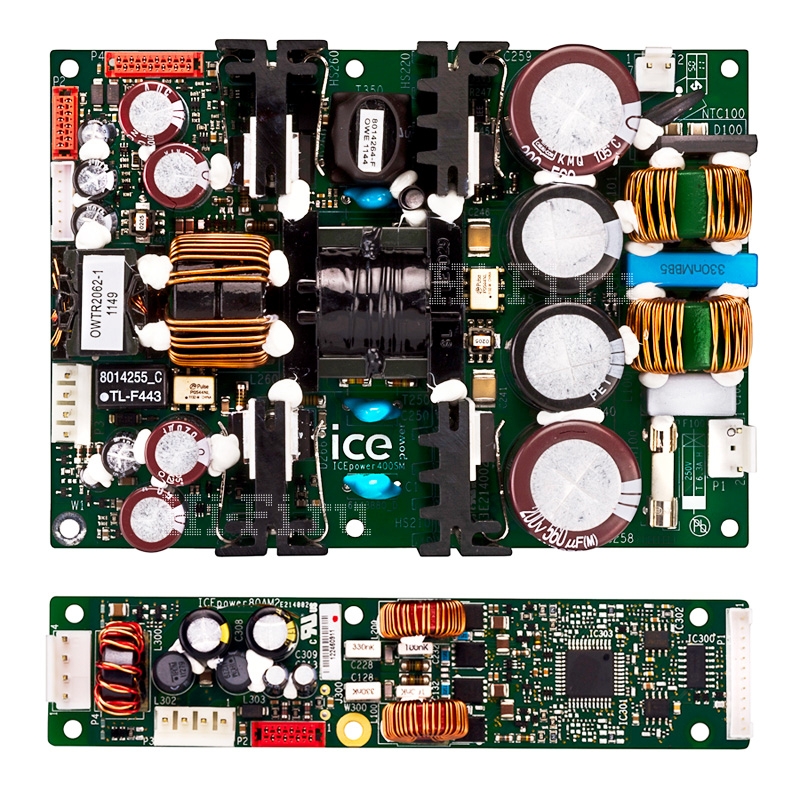

Серия ICEmatch состоит из сетевого блока питания 400SM мощностью 400 Вт и двухканального усилителя 80AM2. Один модуль 400SM может обслуживать до восьми модулей 80AM2, предоставляя, таким образом, широкие возможности для построения разнообразных конечных устройств, от высококачественного стереофонического усилителя до многоканального студийного монитора. 400SM обеспечивает основную шину питания и каналы вспомогательных выходных напряжений +5 В, ±12 В. Кроме того, у него имеется ряд дополнительных выводов для управления режимом работы блока питания и индикации его состояния. В режиме ожидания 400SM потребляет не более 0,2 Вт.
80AM2 — законченный компактный усилитель с выходной мощностью 2 x 80 Вт в полумостовом включении на нагрузке 4 Ом и до 160 Вт в мостовой схеме включения на нагрузке 8 Ом. Аппарат оснащен балансным входом, питание силового каскада до ±36 В.
Серия ICEmatch обеспечивает пользователю расширенные возможности управления и мониторинга. Для этого модуль 400SM имеет две дополнительные шины. Одна из них предназначена для модулей 80AM2, другая — для контроля предусилителей.
Область применения устройств серии ICEmatch — многоканальные усилители, включая оборудование для домашних кинотеатров, активные акустические системы, студийные мониторы.
ICEtheater7 — идеальное решение для домашнего кинотеатра

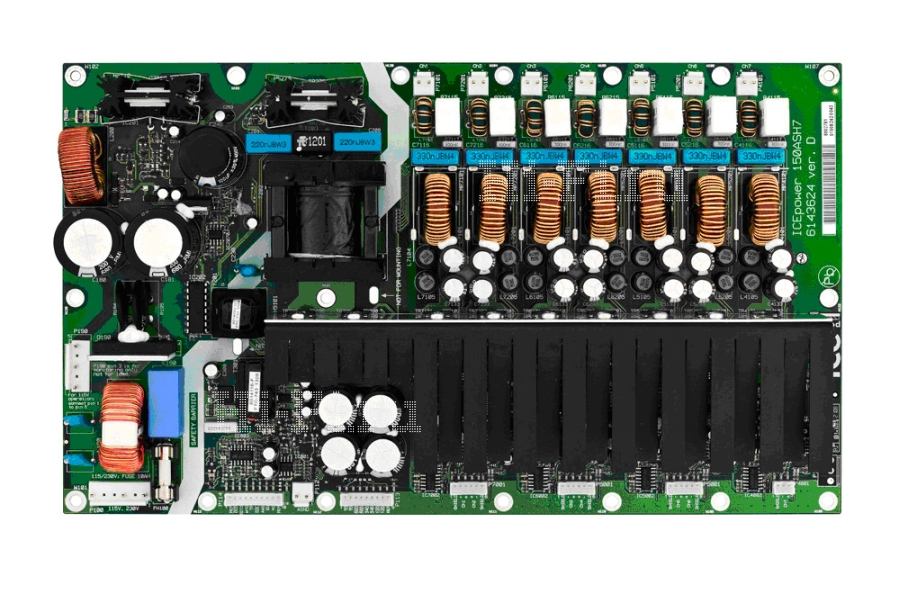

ICEtheater7 — одна из последних разработок высококачественной аудиотехники класса Hi-Fi для профессиональных и домашних аудиосистем. Новый семиканальный усилитель выполнен на базе третьего поколения микросхем ICEpower и имеет ряд уникальных для усилителей класса D технических характеристик, например, полосу пропускания шириной 120 кГц, включая 20 кГц на полной выходной мощности, в сочетании с чрезвычайно низкими искажениями и шумами. Новаторские технологии гарантируют исключительную реалистичность воспроизведения саундтреков. Встроенный сетевой источник питания обеспечивает выходную мощность до 120 Вт на канал (при одновременной загрузке всех каналов). Усилитель имеет балансные входы с дополнительной защитой от электростатики.
Компактный низкопрофильный дизайн модулей ICEtheater открывает новые возможности в области разработки малогабаритных домашних кинотеатров и многоканальных автомобильных аудиосистем класса Hi-Fi. Общий КПД встроенного источника питания и канальных усилителей превышает 80%, что снимает традиционные проблемы с отводом избыточного тепла.
Модуль управления питанием ICExtend
Современные нормы Европейского союза требуют, чтобы электрические устройства в режиме ожидания (Standby) потребляли не более 0,5 Вт. ICExtend является решением компании ICEpower®, которое удовлетворяет данному требованию.

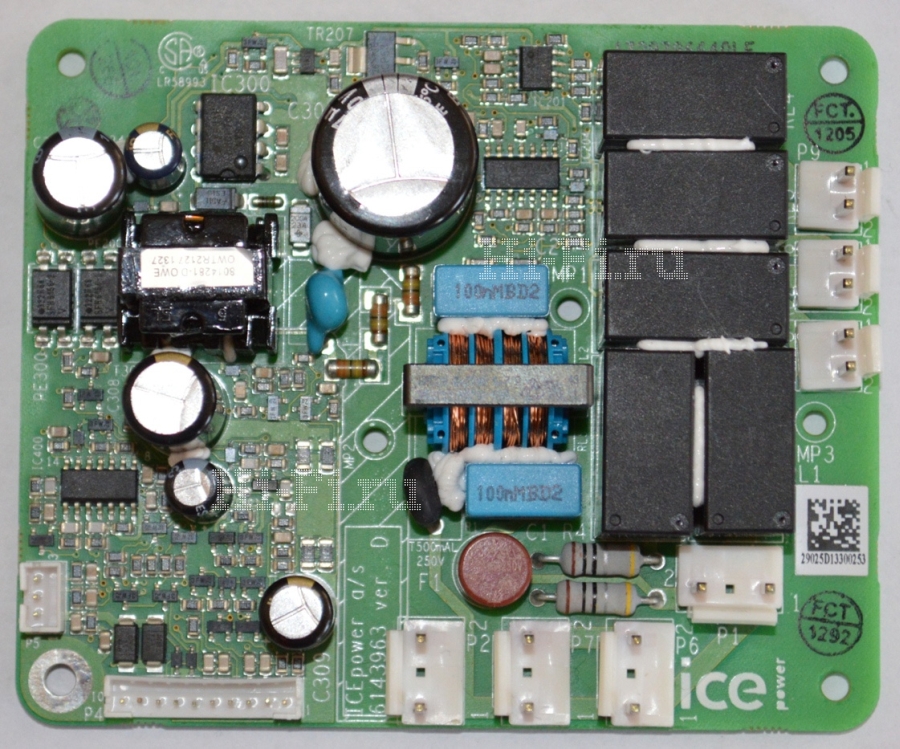

Модуль ICExtend представляет собой силовой интерфейс, обеспечивающий управление питанием модулей усилителей ICEpower, включая выбор необходимого напряжения сети (110 или 220 В). Кроме того, он имеет вспомогательный источник питания 5 В с выходным током до 1 А. В состоянии ожидания модуль ICExtend потребляет не более 0,2 Вт, обеспечивая при этом дополнительный канал напряжением 5 В и током до 50 мА.
Управление осуществляется при помощи реле, служащих для коммутации сетевого входа с сетевыми выходами. Модуль ICExtend способен управлять питанием трех потребителей суммарной мощностью свыше киловатта. Для предотвращения повреждения реле при коммутации сетевого напряжения предусмотрено ограничение броска тока.
Имеются три канала управления включением / выключением модуля ICExtend: триггер 12 В, триггер 3—5 В, сенсор аудиосигнала. Триггеры включают модуль по логике «исключающее ИЛИ». При наличии высокого уровня одновременно на обоих входах триггеров модуль переходит в режим ожидания вне зависимости от наличия аудиосигнала. В том случае, если на обоих входах триггеров присутствует низкий уровень напряжения, управление передается сенсору аудиосигнала, состоящему из детектора сигнала и таймера. При отсутствии аудиосигнала в течение более 13 минут сенсор дает команду на переход модуля в режим ожидания. При появлении звукового сигнала происходит включение модуля ICExtend. Для индикации состояния ICExtend имеются два регулируемых выхода для подключения светодиодов.
ICExtend совместим с усилителями серий ASX2 и ASP, а также с модулем ICEtheater7. При этом необходимо учитывать, что функция автоматического выбора напряжения сети работает только с модулями усилителей ICEpower серий ASX2 и ICEtheater7. У модулей серии ASP выбор напряжения производится посредством ручной установки перемычки в нужное положение. Модули серий ASC и ICEmatch отличаются присутствием встроенных функций энергосбережения, поэтому их совместное использование с модулем ICExtend нецелесообразно.
Дополнительную информацию об усилителях ICEpower, включая документацию, руководство пользователя, а также новости фирмы, можно найти на сайте официального дистрибьютора продукции ICEpower в России — компании «ЭФО»: www.sound-power.ru.
