Старший в бюджете

В производственной линейке компании Pioneer всегда была модель AV-ресивера, которая занимала промежуточное положение между бюджетной линейкой VSX и топовой LX. Старший ресивер серии VSX по основным параметрам был не хуже младшей модели LX, а стоил при этом дешевле. Не стал исключением и новый Pioneer VSX-1131.



Это единственный AV-ресивер линейки VSX, оснащенный семью каналами усиления. А значит, это наиболее доступный по цене вариант для построения домашнего кинотеатра с поддержкой новых форматов окружающего звучания Dolby Atmos и DTS:X. В отличие от привычных многоканальных саундтреков, в которых оцифровке подвергались отдельные каналы звуковой дорожки (шесть или восемь), новые форматы являются объектно-ориентированными. Звукорежиссеры оперируют аудиообъектами (фактически - виртуальными источниками звука), решают, где именно расположен такой объект и как он будет перемещаться по ходу действия. Это позволяет сконцентрироваться на самом объекте и абстрагироваться от каналов системы окружающего звучания. Задача распределения звуковой информации по конкретным каналам ложиться на декодер Dolby Atmos или DTS:X. В стандарте Dolby Atmos прописана одновременная работа максимально с 128 независимыми объектами, которые могут распределяться на 64 канала окружающего звучания. Наряду с привычными колонками, устанавливаемыми вокруг зрителей, новые стандарты используют дополнительные "верхние" каналы для акустических систем, монтируемых на потолке кинозала.



Наиболее полно потенциал нового объектного формата реализуется в больших коммерческих кинозалах. Для домашних кинотеатров применяется адаптированная для работы в жилых помещениях версия стандарта, в которой используются системы окружающего звучания в конфигурациях от 5.1.2 до 7.2.4, когда стандартный вариант с семью АС окружающего звучания и двумя сабвуферами дополняется двумя парами “потолочных” колонок. Причем, новые стандарты допускают использование не только акустических систем, действительно смонтированных на потолке, но и колонки, установленные поверх фронтальной и тыловой пары и работающих на отражение от потолка.

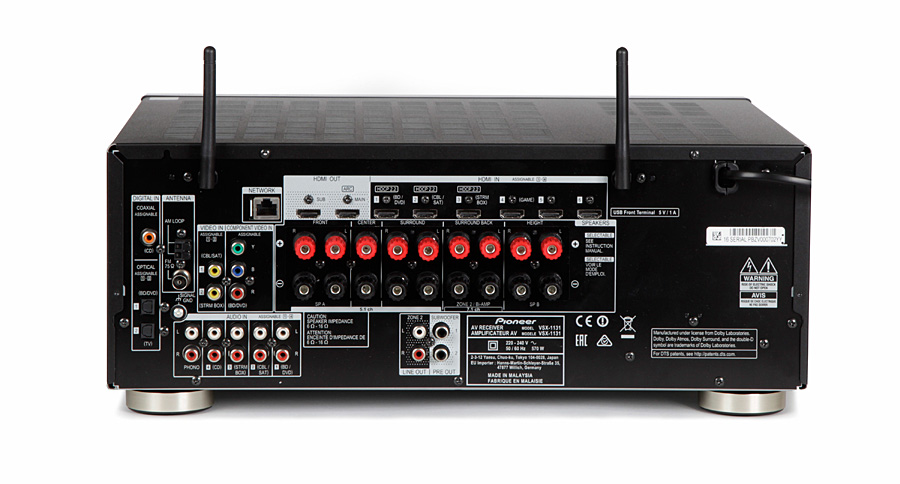

Семь каналов усиления AV-ресивера Pioneer VSX-1131 позволяют реализовать на его основе минимальную конфигурацию 5.1.2 для воспроизведения форматов окружающего звучания Dolby Atmos и DTS:X. Соответственно, это самая доступная модель у Pioneer с поддержкой новых форматов. Установив в горизонтальной плоскости пять акустических систем и один или два активных сабвуфера, два усилителя мощности остаются для обслуживания "потолочных" колонок - либо действительно смонтированных на потолке кинозала, либо установленных поверх фронтальной пары акустики и работающих на отражение от потолка. Более того, Pioneer VSX-1131 оснащен девятью парами акустических терминалов, что позволяет подключить к нему колонки в конфигурации 7.2.2 и переключать варианты 7.2.0 без потолочных каналов и 5.2.2 с помощью системного меню в зависимости от формата саундтрека фильма. Никакой перекоммутации при этом делать не нужно. К сожалению, модель не оснащена многоканальным аналоговым выходом, потому добавить со временем к ресиверу внешние усилители мощности для реализации более сложных систем окружающего звучания не получится. Впрочем, у младшей модели топовой линейки LX такого выхода тоже нет. Также, в отличие от ресиверов серии LX, здесь используются классические усилители мощности на комплементарных парах транзисторов Toshiba 2SA1962/2SC5242, работающие в классе A/B, а не фирменные усилительные модули Direct Energy HD, функционирующие в классе D.

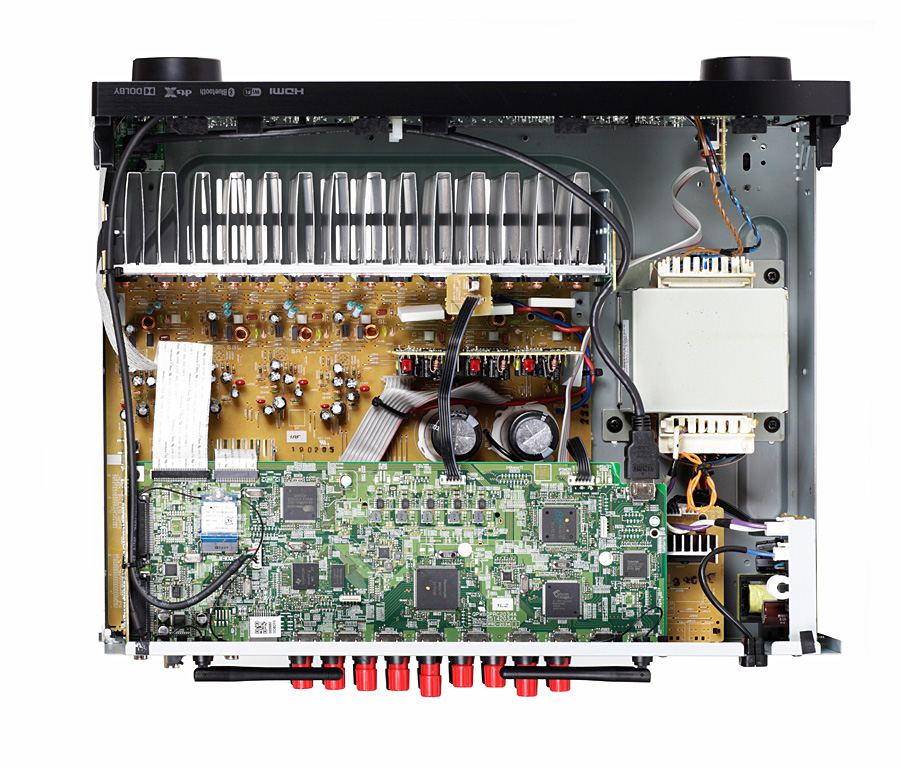

Необходимую вычислительную мощность для декодирования новых звуковых форматов Dolby Atmos и DTS:X обеспечивает четырехядерный процессор от Cirrul Logic с технологией Digital Core Engine. Цифроаналоговое преобразование поручено восьмиканальному 32-битному чипу AK4458 от Asahi Kasei. Этот ЦАП способен обрабатывать цифровые потоки с разрешением вплоть до 32 бит / 768 кГц.



Важной особенностью любого современного ресивера является способность работать в паре с проигрывателем дисков UltraHD Blu-ray. О первых моделях, поддерживающих новый стандарт оптических дисков, мы уже подробно рассказывали - с начала 2016 года в США продается Samsung UBD-K8500, а с весны, но уже в Европе, доступен Panasonic DMP-UB900. К концу прошлого года появились такие проигрыватели и еще у нескольких фирм, в частности, компания OPPO Digital представила модель UDP-203, которую вполне официально можно купить и в России. К сожалению, о выпуске локализованных релизов на дисках UltraHD Blu-ray в России до сих пор информации нет, однако, истинных почитателей домашнего кинотеатра этот факт никогда не останавливал. Кроме поддержки разрешения 4K, основными инновациями, касающиеся качества кодировки и отображения видео, стала технология HDR (High Dynamic Range) и расширенный цветовой охват по стандарту Rec.2020 с поддержкой 10-битного кодирования цвета (в стандарте DVD и Blu-ray использовалось 8-битное кодирование). Кроме того, в стандарте UltraHD Blu-ray была применена новая система защиты авторского контента, получившая индекс HDCP 2.2. Для воспроизведения дисков UltraHD Blu-ray этой спецификации защиты должны соответствовать все компоненты системы домашнего кинотеатра, через которые транслируется видео - в том числе и HDMI-тракт AV-ресивера. Ну и, возвращаясь к разрешению картинки, отметим, что видеосигнал с разрешением 4K в формате 4:4:4 60 Гц требует высокоскоростных каналов передачи данных, отвечающих спецификациям HDMI версий 2.0 и выше. Причем, в случае модели Pioneer VSX-1131, речь идет не только о способности коммутировать такой сигнал, но и о скалировании входящего видео до параметров 4K - функция, которую очень редко встретишь в бюджетных моделях AV-ресиверов. Не часто представители бюджетных серий комплектуются и парой выходов HDMI, что будет несомненно полезным при построении сложных AV-систем с двумя устройствами отображения - к примеру, с проектором для просмотра кинофильмов и телевизором для игр и просмотра телепередач.



К домашней компьютерной сети ресивер может быть подключен как кабелем - имеется порт Ethernet RJ-45, так и без помощи проводов — Pioneer VSX-1131 оснащен двухдиапазонным адаптером Wi-Fi (5 ГГц и 2.4 ГГц). Интеграция в компьютерную сеть с выходом в Интернет позволяет не только воспроизводить музыкальные треки с серверов DLNA домашней сети, но и пользоваться популярными стриминговыми сервисами Tidal, Spotify и Deezer, а поддержка технологии TuneIn добавит возможность прослушивания тысяч интернет-радиостанций. Кроме того, сетевое подключение дает возможность управлять ресивером при помощи фирменного мобильного приложения iControlAV5, установленного на ваш смартфон или планшет под управлением операционных систем iOS и Android. Для прямой беспроводной трансляции музыки с мобильных гаджетов можно использовать Apple AirPlay, Google Play, либо подсоединиться к ресиверу по Bluetooth - в последнем случае даже наличие сети Wi-Fi вам не потребуется. И, наконец, Pioneer VSX-1131 поддерживает совсем свежую беспроводную технологию Fire Connect построения распределенной музыкальной системы "мультирум", способной объединить в единый организм различные источники аудиоконтента и активные акустические системы в самых разных уголках вашего дома.



Ресивер оснащён продвинутым мультимедийным проигрывателем, способным воспроизводить аудиофайлы с DLNA-серверов в сети и с внешних накопителей с интерфейсом USB. Поддерживаются все популярные форматы кодирования аудио - WAV, FLAC, ALAC, AIFF и Apple Lossless с параметрами вплоть до 24 бит / 192 кГц (Apple Lossless - до 24 бит / 96 кГц). Кроме того, Pioneer VSX-1131 способен работать с потоком DSD с разрешением 2,8 и 5,6 МГц, получаемый через HDMI, по USB или через LAN / Wi-Fi.

Калибровка звучания AV-ресивера к акустическим особенностям помещения традиционно для компании Pioneer поручена системе MCACC Pro, созданной в сотрудничестве с британской профессиональной студией звукозаписи AIR Studios. Опираясь на результаты измерений, полученные при помощи калибровочного микрофона, этот алгоритм не только выравнивает АЧХ системы, но и компенсирует резонансы комнаты, и даже эффективно борется со стоячими звуковыми волнами. За многие годы, в течение которых ресиверы Pioneer оснащались этой системой, MCACC непрерывно совершенствовалась, в результате чего появилась версия Pro, включающая кроме обычного набора алгоритмов процедуры фазовой корректировки Full Band Phase Control и технологию Precision Distance.



Звучание системы домашнего кинотеатра, построенной на основе Pioneer VSX-1131, сочетает незаурядные динамические качества и масштабность подачи с аккуратной отработкой мельчайших деталей звукового полотна и точной локализацией виртуальных источников звука в пространстве. Мощная вычислительная платформа легко справляется даже со сложным аудиопроцессингом новых звуковых форматов, раскрывая все нюансы звуковой картины. Ресивер формирует вокруг зрителей очень плотное непрерывное звуковое поле - акустические системы словно растворяются в пространстве, оставляя зрителя в эпицентре событий. При воспроизведении саундтреков в формате Dolby Atmos заметен вклад "потолочной" акустики - гораздо лучше разворачивается вертикальная составляющая звуковой картины. Для полного погружения в виртуальную звуковую реальность вам понадобятся лишь релизы с качественно подготовленными саундтреками в форматах Dolby Atmos и DTS:X - аппаратная часть вашего домашнего кинотеатра уже готова.

Результаты измерений

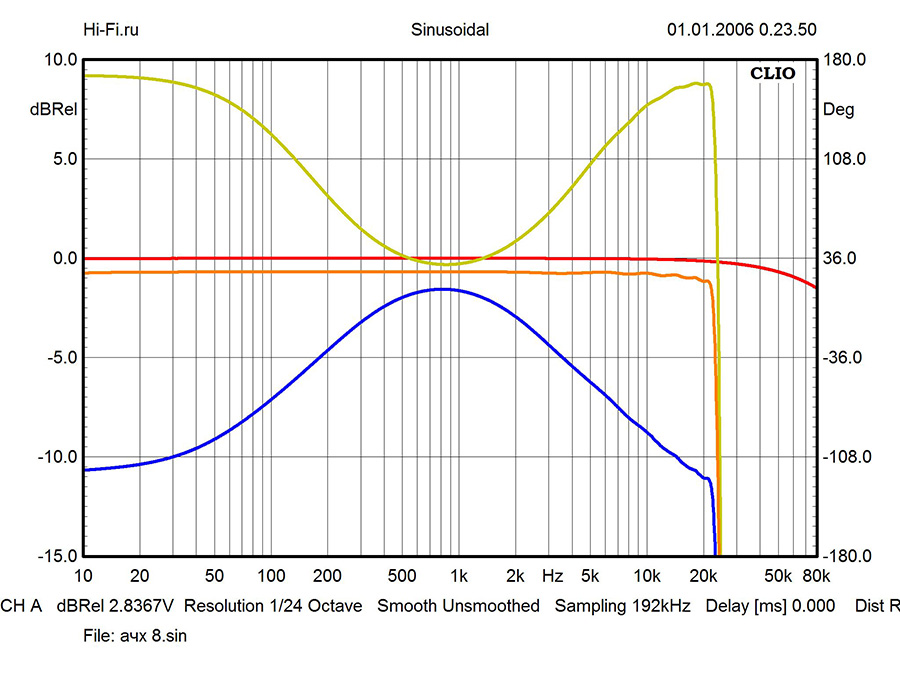

Полученная в ходе измерений амплитудно-частотная характеристика звукового тракта AV-ресивера Pioneer VSX-1131 демонстрирует широкую полосу пропускания в аналоговом режиме (direct). Спад на частоте 80 Гц составляет всего 1,5 дБ (рис. 1). Неравномерность характеристики в диапазоне 20 Гц – 20 кГц не превышает 0,14 дБ. Возможности тембральной регулировки показаны на том же рисунке, но при этом полоса пропускания ограничена сверху порогом 24 кГц. Ослабление проникающего сигнала (фронтальная пара) в области средних частот ниже порога различимости (рис. 2). На высоких частотах этот показатель равен 51 дБ (10 кГц). Максимальная выходная мощность на одном загруженном канале при уровне искажений 0,7% и балласте 8 Ом составляет 135 Вт. При 4-омной нагрузке наблюдается незначительное увеличение нелинейных искажений, а максимум мощности в этом случае достигает 190 Вт (рис. 3). Коэффициент демпфирования, рассчитанный для частоты сигнала 80 Гц при нагрузке 8 Ом, умеренно достаточный – 50 единиц.

Паспортные данные:

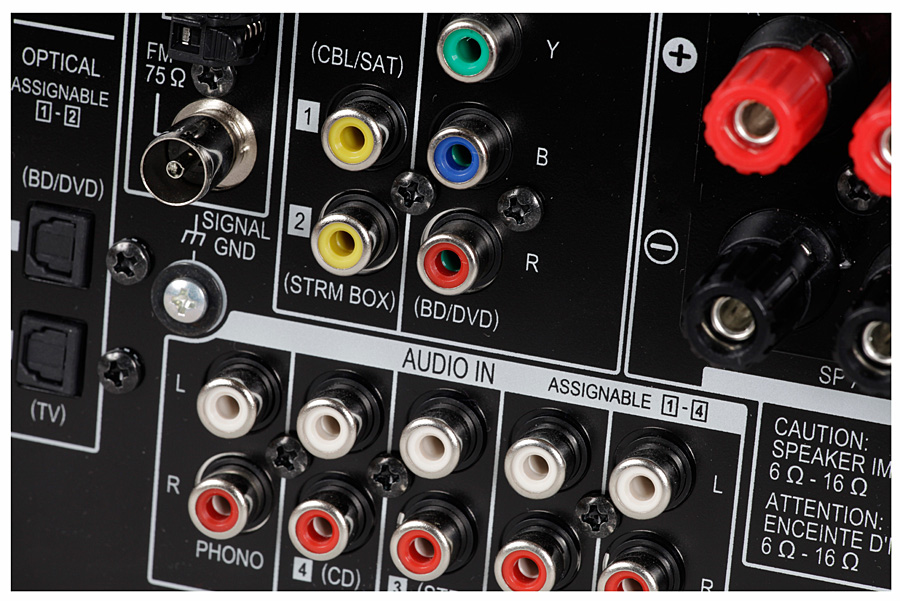

Тип – AV-ресивер | Название – Pioneer VSX-1131 | Выходная мощность, Вт – 7 х 160 (на 6 Ом, 1 кГц, при загрузке одного канала, КНИ 1%) | Частотный диапазон, Гц – 10 – 100 000 (+1/-3 дБ) | Отношение сигнал/шум, дБ – 106 | КНИ (1 кГц, 85 Вт), % – 0,08 | Декодирование Dolby Atmos и DTS:X – да | Система автокалибровки – да, MCACC Pro | Коммутация HDMI v.2.1 с поддержкой 4K 60p (4:4:4), HDCP v.2.2, HDR, BT.2020, входов / выходов – 7 / 2 | Видеоскалер – до Ultra HD | Конвертер аналоговых видеосигналов в HDMI – да | Видеовходы – композитные (2), компонентный | Видеовыходы – нет | Аудиовходы – Phono, RCA (4), цифровой оптический (2), цифровой коаксиальный | Аудиовыходы – RCA (2), выход на сабвуфер (2) | Дополнительно – 3D, USB, Wi-Fi 2,4/5, Bluetooth, Ethernet RJ45, Airplay, Wireless Direct, Google Cast, FireConnect | Энергопотребление (max), Вт – 570 | Габариты, см – 43,5 x 17,3 x 37,05 | Масса, кг – 10,0

Результаты инструментальной экспертизы

Макс. мощность (0,7% КНИ, 1 кГц) на 8 / 4 Ом, Вт	135 / 190
Макс. мощность (0,7% КНИ, 8 Ом) на 1 кГц / 80 Гц / 10 кГц, Вт	135 / 135 / 130
КНИ на 0,5 Рмакс, на 1 кГц / 80 Гц / 10 кГц, %	0,022 / 0,022 / 0,036
Переходное затухание между каналами на 10 кГц, не менее, дБ	51
Отношение сигнал/шум, дБА	106
Коэффициент демпфирования (8 Ом, 80 Гц)	50
Неравномерность АЧХ в полосе 20 Гц — 20 кГц, дБ	0,14
Спад на частоте 80 кГц, дБ	1,5

Оценки

+

Поддержка звуковых форматов Dolby Atmos и DTS:X, готовность работать с проигрывателями Ultra HD Blu-ray, богатые сетевые возможности, продвинутая система автокалибровки и качественный звуковой процессинг

-

Отсутствие многоканального аналогового выхода, неотсоединяемый шнур питания

Вывод:

Верхняя модель бюджетной линейки VSX AV-ресиверов Pioneer предлагает самые современные кинотеатральные технологии, мощный звуковой процессинг и соответствие последним стандартам видео и аудио за сравнительно небольшие деньги. Уникальный шанс приобщиться к современному домашнему кино и заложить технологический фундамент на ближайшее будущее.

Редакция Hi-Fi.ru
