Преодолев рубеж

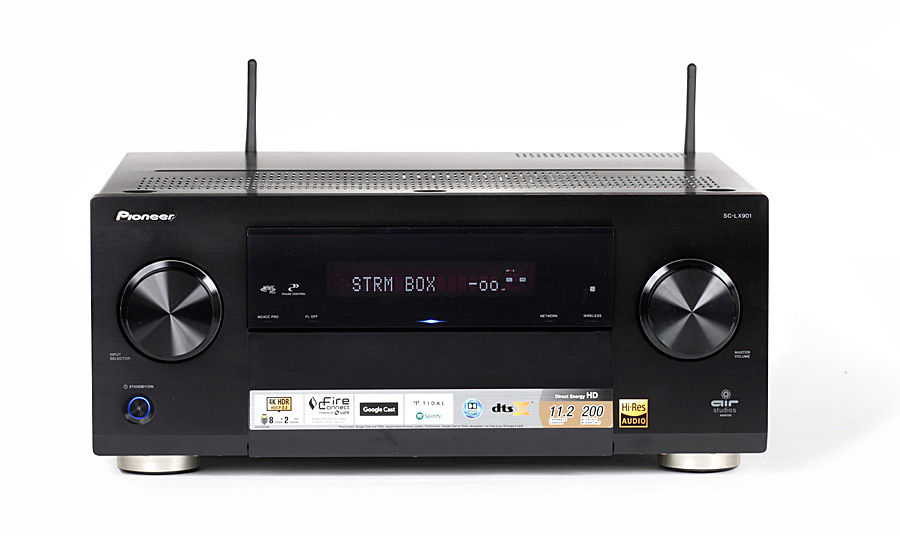

Появление новых многоканальных форматов саундтреков к фильмам Dolby Atmos и DTS:X сделало снова актуальным вопрос количества каналов усиления в AV-ресивере. Pioneer SC-LX901 – один из немногих предлагает реализовать максимальную конфигурацию многоканальной системы для бытового применения 7.2.4 без помощи внешних усилителей мощности. Для любителей компактности и отсутствия паутины соединителей – уникальная возможность. И, по-своему, знаковая – в AV-ресиверах преодолен значимый рубеж в десять каналов усиления.



Не так давно мы подробно рассказывали о новом кинотеатральном звуковом формате Dolby Atmos. Именно за этим форматом в его бытовой вариации вместе с DTS:X будущее домашнего кино, и производители кинотеатральной электроники спешно добавляют поддержку этих дорожек в свои процессоры и AV-ресиверы. Вспомним основные особенности новых технологий. До настоящего времени при кодировании саундтрека с окружающим звучанием оцифровке подвергались отдельные каналы звуковой дорожки (шесть или восемь), новые же форматы являются объектно-ориентированными. Об отличии такого подхода в интервью американскому журналу Sound&Vision рассказал директор лаборатории звуковых исследований Dolby Брет Крокет (Brett Crockett): «Dolby Atmos это первая аудиосистема для кинотеатра, которая базируется не на каналах, а на аудиообъектах. Что такое «аудиообъект»? Каждый звук соответствует определенной сцене — плач ребенка, падение вертолета, гудок автомобиля — это все аудиообъекты. Кинорежиссеры, используя Dolby Atmos, решают, где именно находится источник звука и как он будет перемещаться по ходу сцены. Это позволяет сконцентрироваться только на самом объекте. В традиционной системе, основанной на конечном количестве каналов, режиссеры должны думать о громкоговорителях: из правой задней или левой передней колонки пойдет звук этого объекта? С Dolby Atmos создатели кино думают только о том, что происходит на экране, например, где кричит ребенок, как вертолет будет двигаться после взлета. Система Dolby Atmos, стоит она в кинотеатре или домашней системе, автоматически распределяет все источники звука согласно их положению, заданному звукорежиссером. Теперь он может точно указать место, откуда исходит звук и показать его движение в трехмерном пространстве. В том числе и в любом месте над головой». В стандарте Dolby Atmos прописана одновременная работа максимально с 128 независимыми объектами, которые могут распределяться на 64 выходных канала. Этим распределением и занимается алгоритм Dolby Atmos. Кроме привычных уже каналов окружающего звучания с акустическими системами, монтируемыми вокруг зрителей, новый стандарт вводит дополнительные "верхние" каналы для колонок, монтируемых на потолке кинозала.



В полном объеме потенциал нового объектного формата реализуется в больших коммерческих кинозалах. Для домашнего применения была разработана специальная версия стандарта, адаптированная для работы в жилых комнатах. Этот вариант позволяет реализовать систему окружающего звучания в конфигурациях от 5.1.2 до 7.2.4, когда стандартный вариант с семью колонками окружающего звучания и двумя сабвуферами дополняется двумя парами “потолочных” акустических систем. Причем, стандарт Dolby Atmos позволяет использовать не только колонки, действительно смонтированные на потолке, но и устанавливаемые поверх фронтальной и тыловой пары и работающих на отражение от потолка.



В основе формата DTS:X, как и Dolby Atmos, лежат не каналы, а аудиообъекты. Но для DTS:X не является принципиальным, сколько колонок использует ваша система окружающего звучания - AV-ресивер или процессор рассчитает и оптимально распределит звуковую информацию по имеющимся каналам. У DTS вообще отсутствуют рекомендации по конфигурации акустики окружающего звучания. Если Dolby рекомендует определенные наборы с дополнительными потолочными динамиками (5.2.4, 7.2.2 и тому подобное), то в DTS считают, что объектные кодеки тем и хороши, что не имеют привязок к определенным конфигурациям акустических систем. Таким образом, минимальная конфигурация системы окружающего звучания для DTS:X - 2.1, максимальная на сегодня - 7.2.4.



Большинство AV-ресиверов, представленных сегодня на рынке, традиционно оснащены семью каналами усиления, а значит, даже если их цифровая начинка и программное обеспечение готовы для декодирования саундтреков в форматах Dolby Atmos и DTS:X, реализовать с их помощью можно лишь схему 5.2.2 с пятью каналами окружающего звучания, двумя активными сабвуферами и двумя потолочными каналами. В лучшем случае, такой ресивер будет оснащен полноценным низкоуровневым многоканальным выходом 11.2, который позволит построить максимально возможную конфигурацию 7.2.4, добавив в систему четыре моноблочных усилителя мощности (либо два двухканальных компонента). С одной стороны, такой подход потенциально позволит получить более сбалансированное в энергетическом смысле решение - внешние "мощники" с собственными блоками питания можно использовать для наиболее загруженных каналов - фронтальной пары и центра, разгрузив таким образом блок питания ресивера. Обратной стороной медали станет громоздкость инсталляции и сложность коммутации, что для многих сведет все плюсы такого решения на нет. Именно для таких случаев компания Pioneer разработала модель SC-LX901, возглавившую модельный ряд компании. Использование фирменных усилителей Direct Energy HD, работающих в классе D и отличающихся высоким КПД, позволило собрать в одном корпусе 11 каналов усиления. Выбрав этот ресивер для вашей системы домашнего кинотеатра, можно реализовать максимальную конфигурацию акустики для новых форматов саундтреков 7.2.4 без дополнительной помощи.



Другой важной особенностью любого современного AV-ресивера (а для топовой модели - просто обязательным требованием) является готовность видеоподсистемы работать с проигрывателями оптических дисков UltraHD Blu-ray. С начала года в США продается Samsung UBD-K8500, а с мая месяца, но уже в Европе, доступен Panasonic DMP-UB900. Об официальном старте формата в России до сих пор нет известий, однако, любителей домашнего кинотеатра этот факт никогда не останавливал. Кроме поддержки разрешения 4K, основными инновациями, касающиеся качества кодировки и отображения видео, стала технология HDR (High Dynamic Range) и расширенный цветовой охват по стандарту Rec.2020 с поддержкой 10-битного кодирования цвета (в стандарте DVD и Blu-ray использовалось 8-битное кодирование). Кроме того, в стандарте UltraHD Blu-ray была применена новая система защиты авторского контента, получившая индекс HDCP 2.2. Для успешной демонстрации дисков нового стандарта этой спецификации защиты должны соответствовать все компоненты системы домашнего кинотеатра, через которые транслируется видео - в том числе и HDMI-тракт AV-ресивера. Ну и, возвращаясь к разрешению картинки, отметим, что видеосигнал с разрешением 4K в формате 4:4:4 60 Гц требует высокоскоростных каналов передачи данных, отвечающих спецификациям HDMI версий 2.0 и выше. Причем, речь идет не о способности ресивера лишь коммутировать такой сигнал – Pioneer SC-LX901 может скалировать видео до разрешения 4K, а также при необходимости предварительно конвертировать аналоговые сигналы с композитных или компонентных видеовходов в цифровую форму.



Ресивер оснащен двумя выходами HDMI, которые могут работать параллельно. Такая возможность будет полезна при построении сложных AV-систем с двумя устройствами отображения. К примеру, с проектором для просмотра кинофильмов и телевизором для игр и просмотра телепередач. Многоканальный аналоговый выход 11.2 даст возможность со временем нарастить мощность системы за счет добавления внешних усилителей мощности. Ресивер оснащён очень неплохим мультимедийным проигрывателем, способным не только воспроизводить аудиофайлы с DLNA-серверов в сети и с внешних накопителей с интерфейсом USB, но и транслировать музыку из Интернета через популярные сервисы Tidal, Spotify и Deezer. Поддерживаются все популярные форматы кодирования звука - WAV, FLAC, ALAC и AIFF с параметрами вплоть до 24 бит / 192 кГц. Также Pioneer SC-LX901 способен декодировать поток DSD с параметрами 2,8, 5,6 и 11,2 МГц, получаемый через HDMI, по USB или через LAN\Wi-Fi.

Для интеграции в домашнюю компьютерную сеть имеется порт Ethernet RJ-45 и поддерживается работа в беспроводных сетях — Pioneer SC-LX901 оснащен двухдиапазонным адаптером Wi-Fi. Кроме доступа к серверам DLNA домашней сети и популярным стриминговым сервисам Tidal, Spotify и Deezer, сетевое подключение позволяет использовать смартфон или планшетный компьютер как продвинутый пульт ДУ — достаточно лишь установить на мобильное устройство приложение iControlAV5, доступное для операционных систем iOS и Android. Самое пристальное внимание разработчики уделили интеграции с продукцией Apple. Ресивер поддерживает не только кабельное подключение мобильных гаджетов к порту USB на своем фасаде, но и беспроводную трансляцию музыки по протоколу Apple AirPlay.

Для беспроводной работы с портативными гаджетами других производителей добавлена поддержка Google Cast. И, наконец, в топовой модели компании Pioneer реализована поддержка совсем свежей беспроводной технологии Fire Connect построения распределенной музыкальной системы "мультирум", способной объединить воедино различные источники аудиоконтента и активные акустические системы, установленные в самых разных уголках вашего дома.



Адаптация звучания ресивера к акустическим особенностям кинозала традиционно для компании Pioneer поручена системе MCACC Pro, созданной в сотрудничестве с британской профессиональной студией звукозаписи AIR Studios. Используя результаты измерений, полученные при помощи калибровочного микрофона, этот алгоритм не только выравнивает АЧХ системы, но и компенсирует резонансы комнаты, и даже эффективно борется со стоячими звуковыми волнами. За многие годы, в течение которых ресиверы Pioneer оснащались этой системой, MCACC непрерывно совершенствовалась, в результате чего появилась версия Pro, включающая кроме обычного набора алгоритмов процедуры фазовой корректировки Full Band Phase Control и технологию Precision Distance.



Звучание старших моделей AV-ресиверов Pioneer, отмеченных индексом SC, всегда отличалось удивительной плотностью и масштабностью, сочетающихся с пристальным вниманием к тончайшим нюансам звукового полотна – от внимания ресивера не ускользает ни один штрих. Топовый аппарат Pioneer SC-LX901 не явился исключением, сконцентрировав в себе все лучшие качества и фирменные технологии. Не вызывает вопросов и способность аппарата отрабатывать напряженные сцены современных блокбастеров, которые передаются настолько натурально, что ощущаешь себя в самой гуще происходящего на экране. Мощный звуковой процессор позволяет очень точно выстраивать пространственные эффекты - перемещения виртуальных источников звука четко отслеживаются, а четыре потолочных канала облегчают построение действительно трехмерной звуковой картины. Для полного погружения в параллельную реальность нужны лишь релизы с качественно подготовленными саундтреками в форматах Dolby Atmos и DTS:X - аппаратная часть кинотеатра полностью готова.

Результаты измерений

Полоса пропускания аудиотракта AV-ресивера Pioneer SC-LX901 на балласте 8 Ом в сквозном режиме прохождения сигнала сверху ограничена на отметке не менее 70 кГц (-3 дБ). Неравномерность амплитудно-частотной характеристики в области слышимых частот составляет не более 1 дБ (рис. 1). При активном темброблоке полоса воспроизводимых частот сужается сверху до 24 кГц. Коэффициент демпфирования достаточно большой – 150 единиц. Отношение сигнал шум составило 107 дБА. Проникновение сигнала между каналами в области высоких частот фиксируется на отметке -58 дБ (10 кГц). Гармонические искажения измеряются сотыми долями процента практически на любой громкости и при любой частоте сигнала. Максимальная выходная мощность на нагрузке сопротивлением 4 Ом при КНИ 0,7% составила 292 Вт (рис. 3).

Паспортные данные:

Тип – AV-ресивер | Название – Pioneer SC-LX901 | Выходная мощность, Вт – 11 х 200 (на 6 Ом, 1 кГц, при загрузке одного канала, КНИ 1%) | Частотный диапазон, Гц – нет данных | Отношение сигнал/шум, дБ – 108 | КНИ (1 кГц, 100 Вт), % – 0,04 | Декодирование Dolby Atmos и DTS:X – да | Система автокалибровки – да, MCACC Pro | Коммутация HDMI v.2.1 с поддержкой 4K 60p (4:4:4), HDCP v.2.2, HDR, BT.2020, входов / выходов – 8 / 2 | Видеоскалер – до Ultra HD | Конвертер аналоговых видеосигналов в HDMI – да | Видеовходы – композитные (2), компонентные (2) | Видеовыходы – компонентный | Аудиовходы – Phono, RCA (6), цифровой оптический (3), цифровой коаксиальный (2) | Аудиовыходы – RCA (2), многоканальный аналоговый 11.2 | Дополнительно – 3D, USB, Wi-Fi, Bluetooth, Ethernet RJ45, Airplay, Wireless Direct, Google Cast, FireConnect | Энергопотребление (max), Вт – 340 | Габариты, см – 43,5 x 18,5 x 44,1 | Масса, кг – 18,3

Результаты инструментальной экспертизы

Макс. мощность (0,7% КНИ, 1 кГц) на 8 / 4 Ом, Вт	165 / 292
Макс. мощность (0,7% КНИ, 8 Ом) на 1 кГц / 80 Гц / 10 кГц, Вт	165 / 165 / 155
КНИ на 0,5 Рмакс, на 1 кГц / 80 Гц / 10 кГц, %	0,007 / 0,002 / 0,093
Переходное затухание между каналами на 10 кГц, не менее, дБ	58
Отношение сигнал/шум, дБА	107
Коэффициент демпфирования (8 Ом, 80 Гц)	150
Неравномерность АЧХ в полосе 20 Гц — 20 кГц, дБ	0,99
Спад на частоте 80 кГц, дБ	5,4

Оценки

+

Поддержка звуковых форматов Dolby Atmos и DTS:X, возможность реализации схемы 7.2.4 без дополнительных усилителей, готовность работать с проигрывателями Ultra HD Blu-ray, богатые сетевые возможности, продвинутая система автокалибровки и качественный звуковой процессинг

-

Не обнаружены

Вывод:

Комплексное решение для современного кинотеатра с поддержкой Dolby Atmos и DTS:X от одного из законодателей моды в многоканальной электронике. Топовый статус подразумевает соответствие новейшим стандартам видео и аудио, что вселяет уверенность в актуальности решения в обозримом будущем. Развитый сетевой функционал и поддержка распределенных аудиосистем станет приятным бонусом.
