Как правильно подключить проигрыватель винила
Без риска что-нибудь сломать
Несмотря на то, что сегодня количество продаваемых проигрывателей винила и грампластинок неуклонно растет, новоиспеченные виниломаны по-прежнему испытывают затруднения с запуском в эксплуатацию своих новеньких вертушек. Именно им адресована эта статья – мы расскажем, как нужно подключать проигрыватель к имеющейся системе, какой-бы она ни была. Рассмотрим два сценария.
Вы купили проигрыватель «все-в-одном»
Это означает, что в нем уже есть встроенный фонокорректор – без которого не получится услышать вообще ничего -, а головка звукоснимателя с иглой установлена на тонарме. Все геометрические настройки заранее выполнены на заводе, и вам нет нужды разбираться в тонкостях выставления точек нулевой погрешности по шаблону, настройке азимута и вертикального угла следования, а также антискейтинга.
Итак, вот что потребуется сделать:
1. Разместить проигрыватель на ровной поверхности – полке или подставке
2. Установить диск на шпиндель
3. Накинуть пассик на шкив двигателя (если вертушка пассиковая)
4. Если головка с иглой поставляются на отдельном шелле – закрепить шелл на тонарме, не снимая защитного колпачка с иглы
5. Установить противовес на тонарм

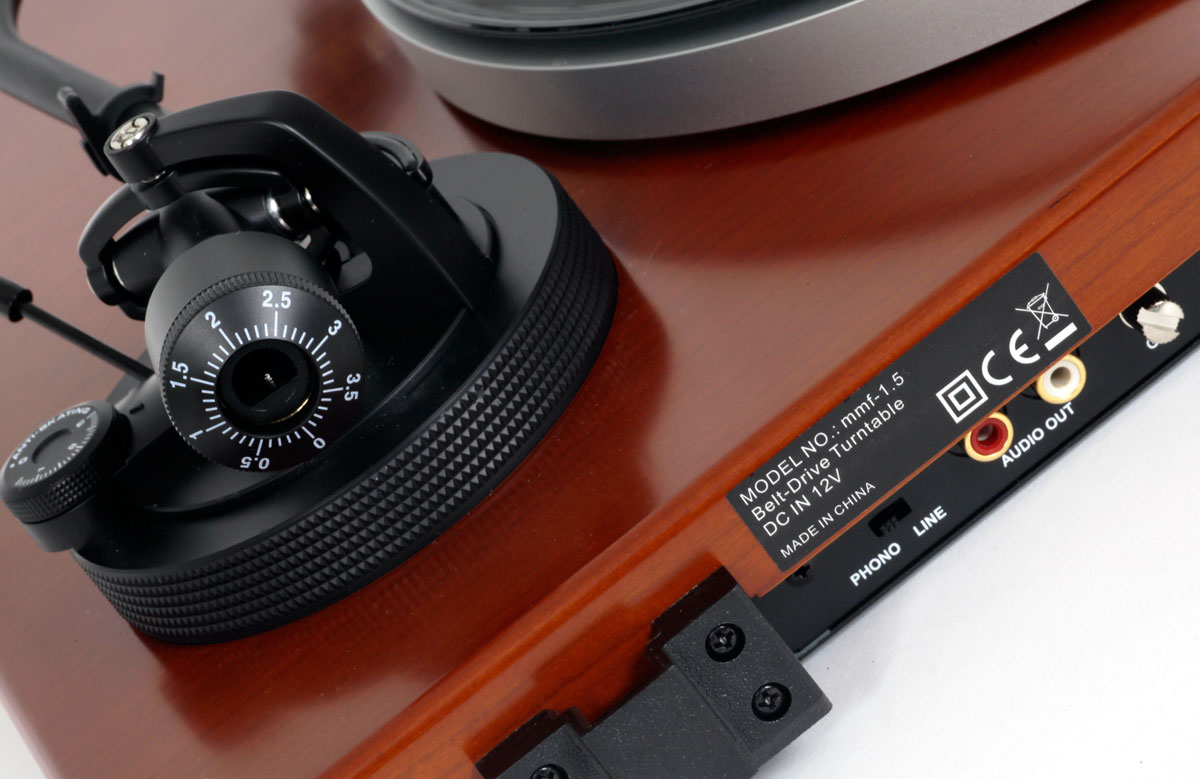

6. Если противовес тарирован – то есть имеет нанесенные на него значения прижимной силы – то установите его на 0, при этом тонарм должен быть уравновешен. Затем выставите рекомендованное производителем значение – обычно от 1,5 до 2,5 граммов
7. Убедиться в том, что переключатель встроенного фонокорректора находится в положении ON
8. Подключить проигрыватель межблочными кабелями к входу LINE IN интегрального усилителя, предварительного усилителя, ресивера или активных акустических систем
Все, можно ставить пластинку на диск и слушать музыку
Вы купили проигрыватель без фонокорректора и головки звукоснимателя
Как правило, в таком виде вертушку покупают уже опытные пользователи, которые знают, как ее выбрать и настроить, а также, какой фонокорректор купить. Если вы все-таки решились на такой подвиг, то помимо описанных выше шагов вам понадобится установить головку на тонарм, а также обзавестись фонокорректором – встроенным в усилитель/ресивер либо внешним.
Итак, установка головки звукоснимателя на тонарм:
(!) Постарайтесь выполнять установку в одежде без длинных рукавов (!)
1. Извлеките головку из упаковки, не снимая защиты с иглы
2. Установите головку на конец шелла и закрепите ее винтами, не затягивая их сильно
3. Соедините провода шелла с клеммами на головке согласно цветной кодировке

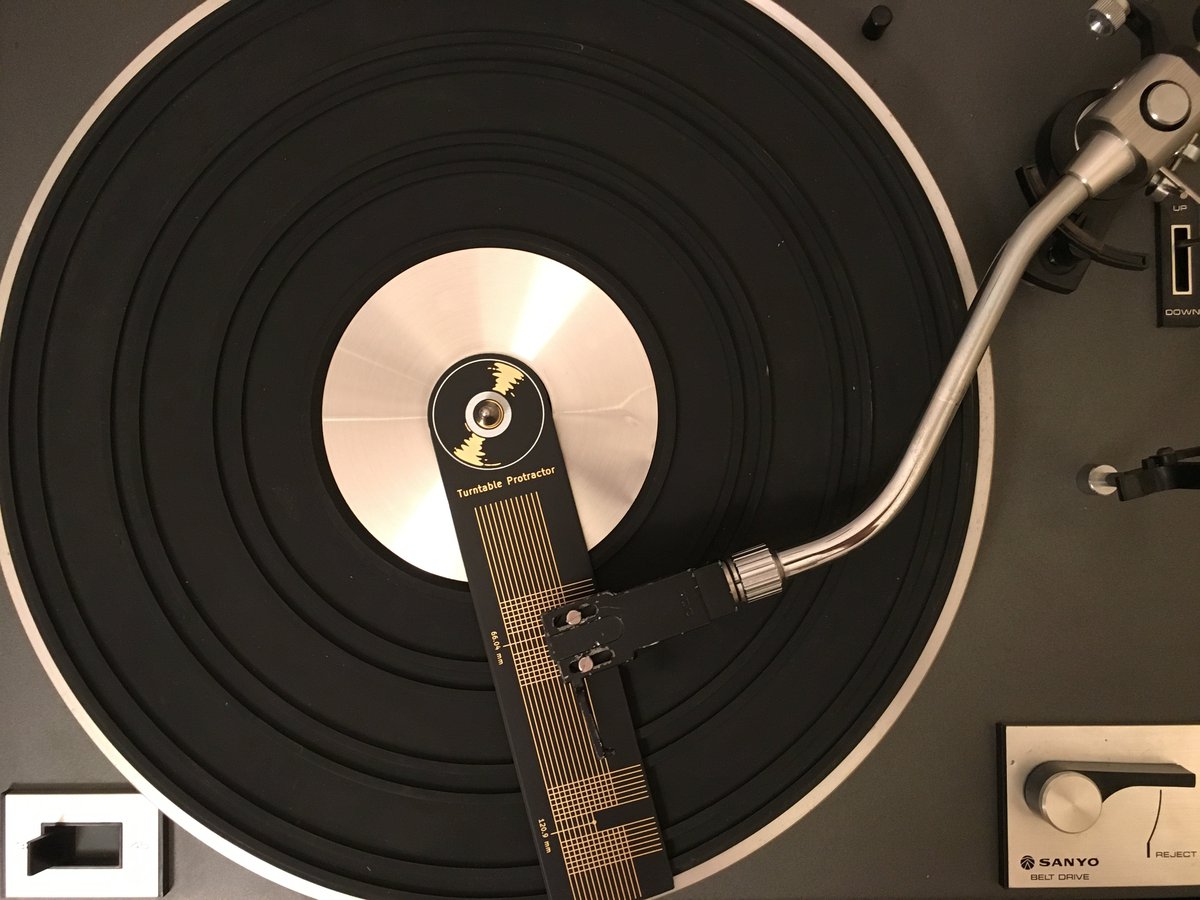

4. Затем при помощи шаблона нужно выставить точки нулевой погрешности. Обычно шаблон прилагается к проигрывателю винила, при его отсутствии его можно скачать здесь.
5. Обратите внимание на то, что в двух точках иглодержатель должен точно совпадать с соответствующей риской на шаблоне, при его отклонении поверните головку по вертикальной оси в нужную сторону
6. Затем при помощи зеркала или обратной стороны ненужного компакт-диска установите азимут. При правильной установке отражение иголки должно составлять прямую линию с самой иголкой при взгляде спереди
7. Вертикальный угол следования (VTA) можно выставить, если у тонарма регулируется высота основания. Для большинства случаев достаточно добиться параллельности корпуса головки и пластинки (если у головки прямоугольный корпус).

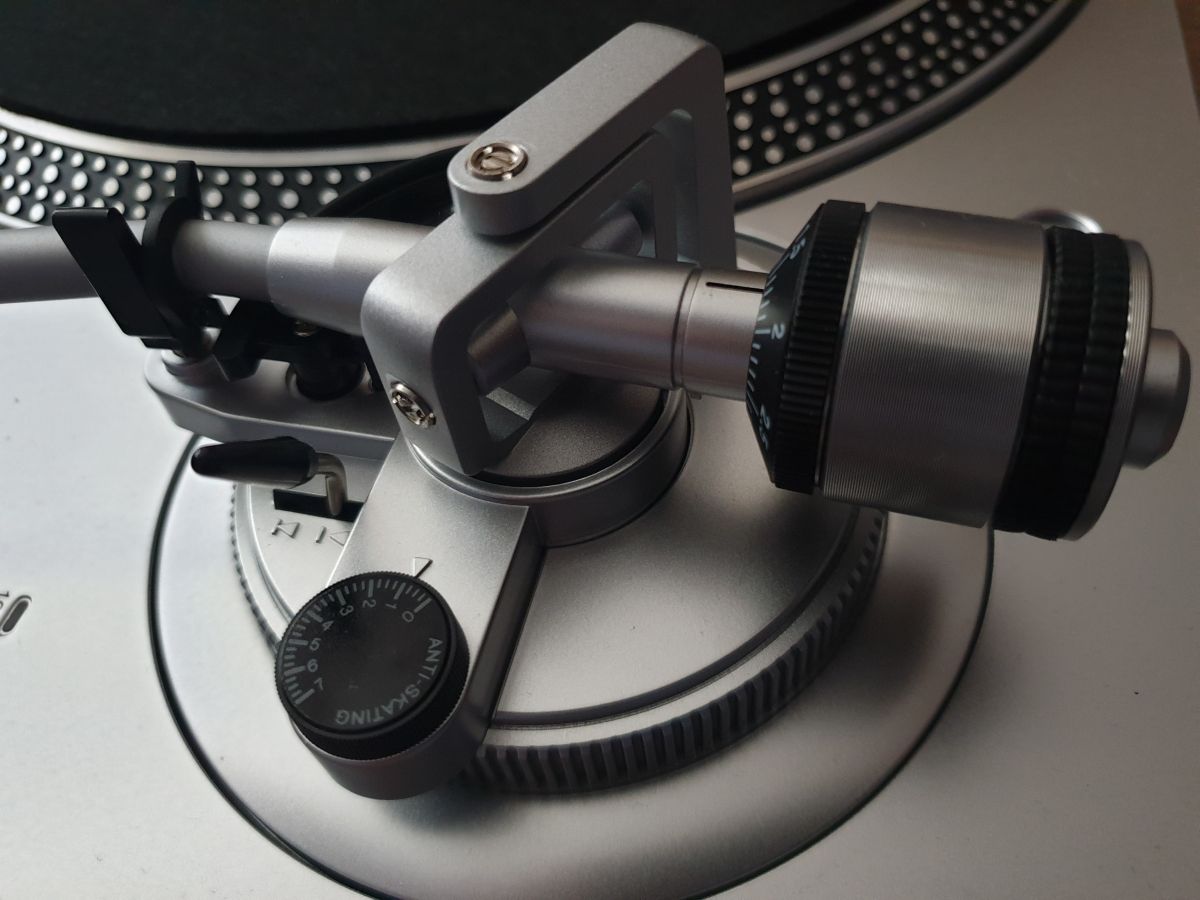

8. После выставления уровня прижимной силы можно установить антискейтинг. Рекомендуем для начала сделать его равным величине прижимной силы, а затем постепенно регулировать в сторону уменьшения, отмечая изменения на слух.
Дальше подключаем к встроенному или внешнему фонокорректору и наслаждаемся музыкой!
Денис Репин
29 апреля 2020 года
