Филигранный инструмент

Усилитель для наушников Schiit Mjolnir 2


В германо-скандинавской мифологии Mjolnir - любимое оружие и символ бога Тора - молот. В буквальном переводе - сокрушитель. Но этот эпитет никак не подходит усилителю для наушников компании Schiit Audio - это скорее точный и эффективный инструмент, способный сокрушить лишь скепсис слушателей. И про неподъемный вес Mjolnir тоже преувеличение - компонент весьма легок и строен.

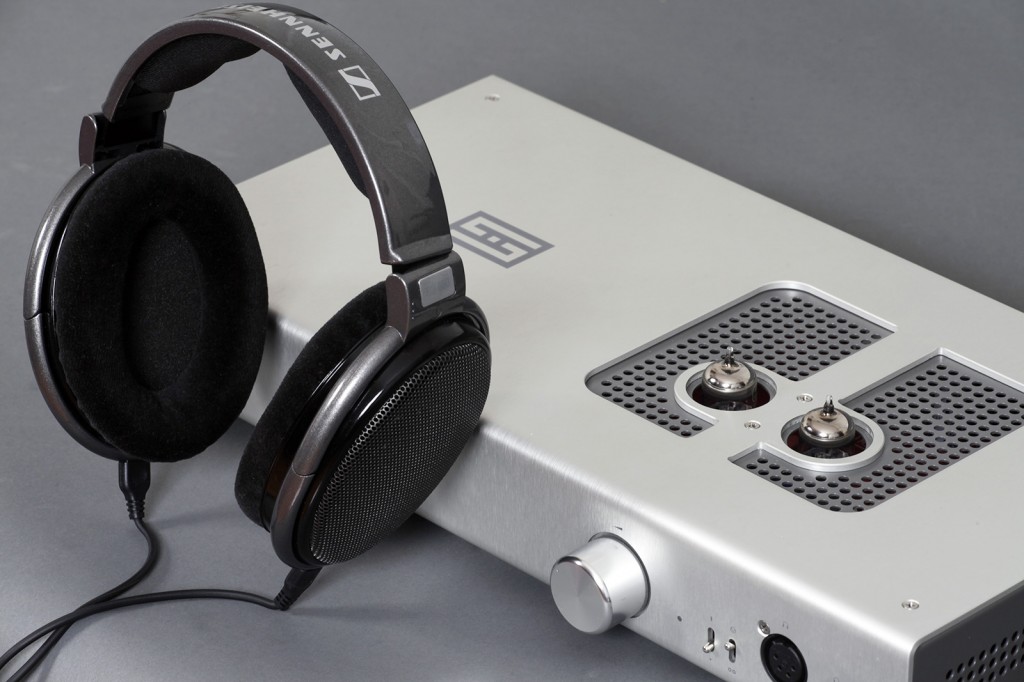

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Совсем недавно мы подробно познакомились с компактным усилителем для наушников с опциональным модулем USB-ЦАП Schiit Jotunheim. В номенклатуре американской фирмы этот компонент находится в сегменте доступной техники. Сегодня же мы обратим внимание на более высокий ценовой диапазон. Здесь господствуют полноразмерные корпуса и раздельные решения - к примеру, в усилитель для наушников не будут добавлять плату ЦАП или фонокорректора, используя для предварительной обработки музыкального материала отдельные устройства. Во-первых, такой подход отличается большей гибкостью и позволяет подобрать под конкретную задачу наилучший с вашей точки зрения компонент. Во-вторых - любой комбайн это всегда компромисс. В зависимости от класса техники этот компромисс случается на разном уровне, но он всегда есть. Концентрируясь в рамках одного устройства на решении единственной задачи, всегда можно добиться лучших результатов в решении именно этой задачи. Усилитель для наушников Schiit Mjolnir 2 именно такое устройство. Это чисто аналоговый компонент, построенный полностью в балансной парадигме - от входа до выхода, и предназначенный для работы с наушниками, включая самые сложные с точки зрения нагрузки для усилителя. Единственной "факультативной" возможностью здесь будет использование устройства в аудиосистеме в качестве предварительного усилителя (аналоговые выходы, как балансные на разъемах XLR, так и несимметричные на RCA здесь есть). Но такое расширение функционала вполне обычное дело для усилителя для наушников.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

В базовом варианте второго поколения производитель решил кардинально изменить идеологию усилителя и применил ламповый входной каскад на двух NOS двойных триодах 6BZ7 канадского производства. При этом, вариант с транзисторным каскадом был сохранен и предлагается в качестве опции. Причем, технически такая опция, названная производителем LISST (Linear Integral Solid-State Tube), выполнена очень элегантно - в металлических цилиндрах, совпадающих по размерам с лампами 6BZ7, размещены два транзистора с минимальной "обвязкой". В нижней части цилиндров сделан многоштырьковый разъем, идентичный аналогичному у ламп. Пара таких "полупроводниковых ламп" вставляется вместо штатных 6BZ7 в их же колодки, изменяя сущность усилительного каскада.
Но что это вообще за аппарат - отдельный усилитель для наушников? Для чего он нужен, если даже ваш смартфон работает с наушниками-затычками без всяких посредников, а у практически любого интегрального усилителя есть разъем для подключения наушников? Действительно, если наушники в вашей системе используются редко и только в крайнем случае, то выхода на наушники в усилителе (если он есть, что бывает далеко не всегда) может быть и достаточно. Но если у вас в системе хорошие дорогие наушники, от которых вы добиваетесь наилучшего качества звучания, то целесообразно добавить в стойку специализированный усилитель для наушников. Тонкость здесь в реализации выхода на наушники в интегральном усилителе. Зачастую в массовой Hi-Fi технике такой выход реализуют "для галочки", используя дешевую микросхему или подключая наушники к выходу усилителя мощности через резистивный делитель. Специализированное устройство способно раскрыть потенциал хороших наушников гораздо лучше.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Фирменной фишкой Schiit Audio является вариативность компонентов. Другими словами, возможность при помощи различных опций изменять как функционал, так и суть устройств. К примеру, для упомянутого выше усилителя для наушников Schiit Jotunheim производитель предлагает два варианта опциональных модулей - USB-ЦАП и MM-фонокорректор, расширяющих функционал этого компактного устройства. А во внешнем ЦАП Schiit Gungnir цифровая часть размещается на отдельной плате, которых для этой модели предлагается два варианта - с чипами дельта-сигма ЦАП и с мультибитными микросхемами. Таким образом, заменой этой платы меняется сама суть устройства. Не стал исключением и усилитель для наушников Schiit Mjolnir 2. В первом поколении устройства был реализован полностью транзисторный входной каскад, работающий в классе A. В базовом варианте второго поколения производитель решил кардинально изменить идеологию усилителя и применил ламповый входной каскад на двух NOS двойных триодах 6BZ7 канадского производства.

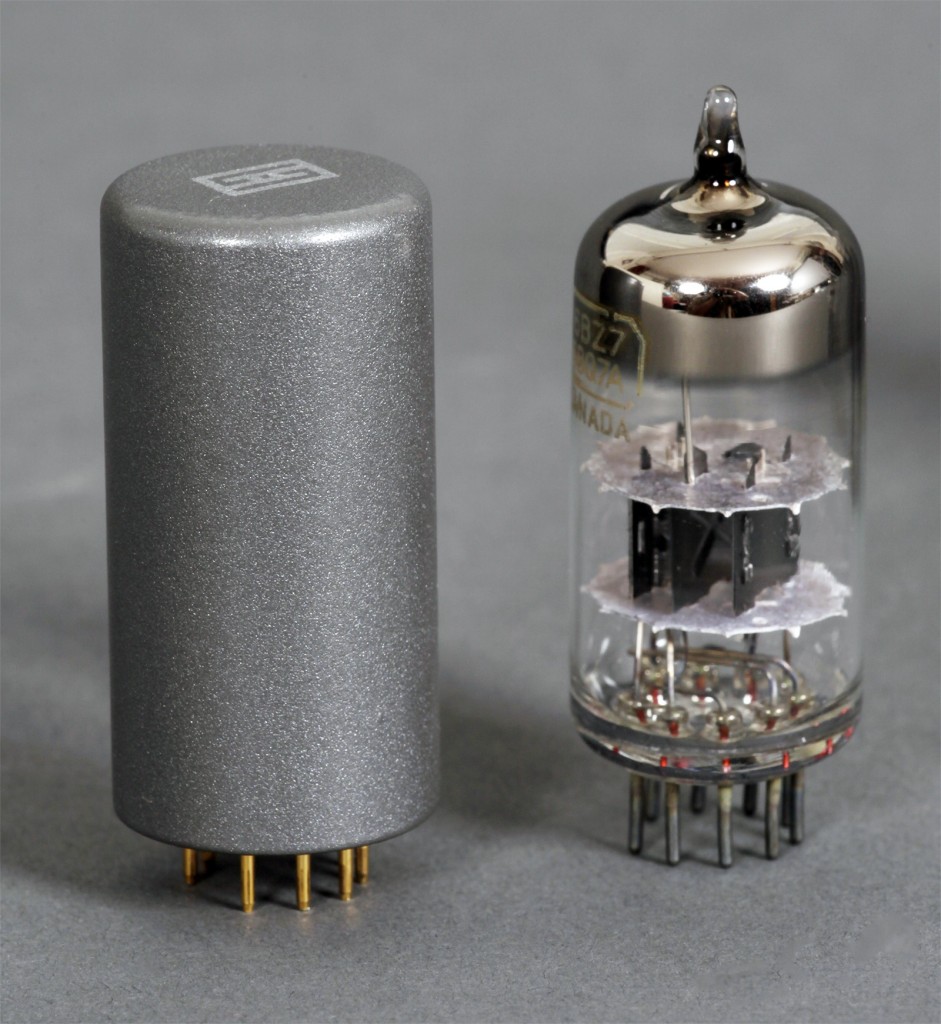

Транзисторный модуль LISST и двойной триод 6BZ7

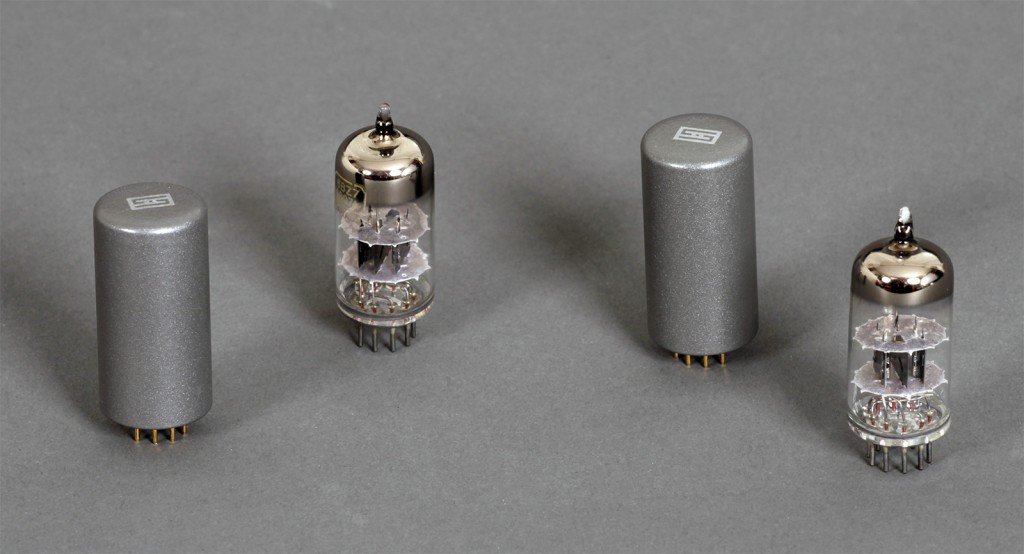

При этом, вариант с транзисторным каскадом был сохранен и предлагается в качестве опции. Причем, технически такая опция, названная производителем LISST (Linear Integral Solid-State Tube), выполнена очень элегантно - в металлических цилиндрах, совпадающих по размерам с лампами 6BZ7, размещены два работающих в режиме обеднения (depletion mode) транзистора MOSFET с минимальной "обвязкой" (схемой защиты от статического электричества и поддержания необходимого коэффициента усиления). В нижней части цилиндров сделан многоштырьковый разъем, идентичный аналогичному у ламп. Пара таких "полупроводниковых ламп" вставляется вместо штатных 6BZ7 в их же колодки, изменяя сущность усилительного каскада. А учитывая, что лампы в Schiit Mjolnir 2 выступают наружу через отверстия в верхней стенке корпуса (что, правда, несколько ограничивает возможность размещения компонента в стойке), их замена на LISST и обратно не вызывает особых трудностей. В принципе, при желании, эту замену можно делать переходя от прослушивания одного альбома к другому. В результате замены ламп на волшебные цилиндры LISST получаем схему, похожую на реализованную в Mjolnir первого поколения — те же высоковольтные JFET-транзисторы, только работающие на повышенном напряжении, то есть, на еще более линейном участке усилительной характеристики. Кстати, заменой штатных ламп на LISST возможности тонкой настройки звучания Schiit Mjolnir 2 не ограничиваются. Как для любого лампового усилителя здесь возможны эксперименты с использованием ламп других серий и производителей. Вместо 6BZ7 можно попробовать двойные триоды 6DJ8, 6922, ECC88 и 6N23P.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Ламповая сущность базового варианта усилителя Schiit Mjolnir 2 проявляется и в характере подачи - комфортном и певучем. Меняем лампы на волшебные цилиндры LISST (осторожно, не обожгитесь!), и совершенно меняется характер звучания усилителя. Энергия бьет через край, а бочка ударной установки звучит хлестко и упруго.
Приверженность инженеров Schiit Audio к балансной схемотехнике от входа до выхода уже стала привычной. Внутри традиционно прочного металлического корпуса стандартной ширины с гнутой плитой нарочито грубо отшлифованного алюминия, объединяющей верхнюю и лицевую панель, а также часть нижней стенки, собран полностью балансный дискретный тракт, то есть, отсутствуют преобразования в single ended на входе и обратная конвертация сигнала на выходе. Даже регулировка громкости здесь реализована на четырехсекционном (по две секции на канал) потенциометром RK27 от Alps. Логичным развитием этой концепции стал балансный выход на наушники, реализованный на четырехштырьковом разъеме Neutrik и размещенный на лицевой панели устройства. Впрочем, несимметричный джек диаметром 6,3 мм тоже присутствует. Кроме коммутационных разъемов на фасаде Schiit Mjolnir 2 расположена крупная металлическая рукоятка регулятора громкости и два аккуратных тумблера. При помощи левого можно выбрать активный вход (балансный XLR или несимметричный RCA), а второй служит для ступенчатой регулировки уровня усиления (х1 - 0 дБ или х8 - 18 дБ), что может пригодиться при работе усилителя с наушниками разной чувствительности. Остальная коммутация сконцентрирована на задней стенке корпуса. Впрочем, учитывая сравнительно узкую специализацию устройства, особого разнообразия здесь нет - балансный и несимметричный линейный вход и, соответственно, балансный и несимметричный выход для подключения усилителя мощности или активных акустических систем. Традиционно для компонентов от Schiit Audio тумблер питания расположен здесь же - рядом с силовым разъемом. Правда, Mjolnir 2, в отличие от большинства компонентов от Schiit Audio, я бы не стал оставлять постоянно включенным в сеть - как лампы, так и цилиндры LISST ощутимо нагреваются даже в состоянии покоя. А значит пользоваться этим тумблером придется регулярно, что будет не слишком удобно, особенно при установке компонента в стойку.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Внутри Schiit Mjolnir 2 работают два линейных блока питания на базе отдельных силовых трансформаторов. Один из этих блоков обслуживает выходной каскад и реализован на трансформаторе "Циклотрон 4" с батареей фильтрующих конденсаторов общей емкостью более 65 000 мкФ. Второй блок питает высоковольтный дискретно-регулируемый входной каскад. Использование силового разъема на задней стенке корпуса оставляет возможность тонкой настройки системы путем подбора силового кабеля. Пульта дистанционного управления у Schiit Mjolnir 2 нет. Учитывая, что свобода передвижения в случае использования наушников ограничена длиной кабеля, отсутствие пульта не может сильно расстроить. Однако, если вы решите использовать компонент в своей стереосистеме в качестве предварительного усилителя, эту особенность придется учитывать.

Внешний ЦАП Sсhiit Gungnir Multibit, усилитель Schiit Mjolnir 2 и наушники OPPO PM-2

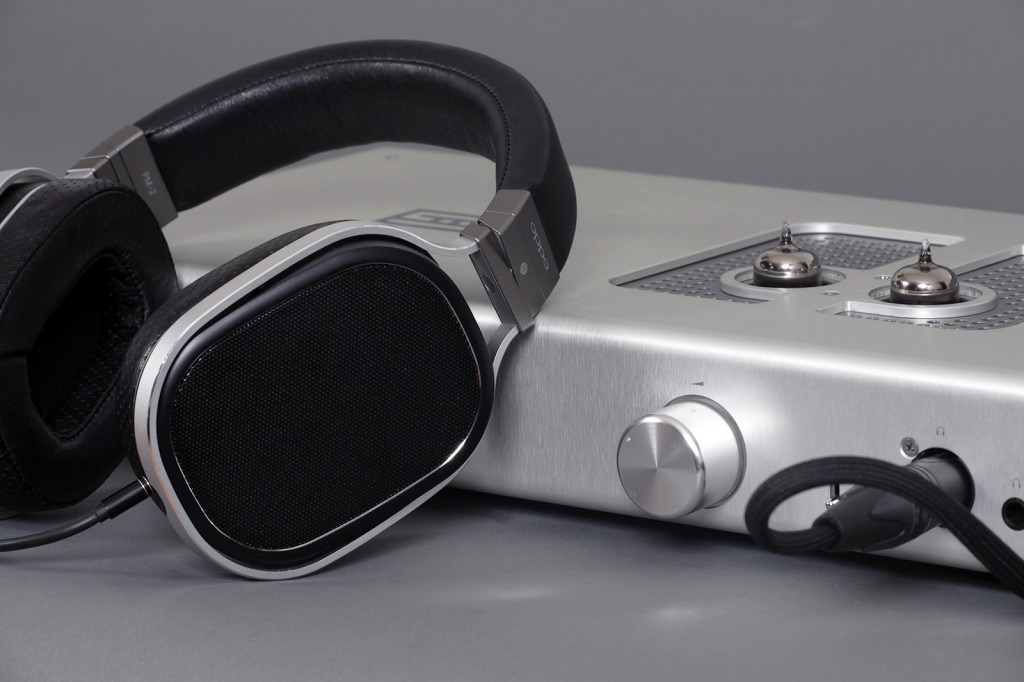

Для тестирования Schiit Mjolnir 2 мы подобрали достойного партнера - внешний ЦАП Sсhiit Gungnir Multibit. Необходимо отметить, что эти два компонента словно созданы друг для друга - полная синергия не только в дизайне корпусов, но и в идеологии - оба сконструированы в полностью балансной схемотехнике. По понятным причинам, для соединения блока ЦАП и усилителя был выбран балансный интерфейс. Для полной гармонии остается добавить в систему наушники с балансным подключением. Кстати, о наушниках - к усилителю Schiit Mjolnir 2 через балансный интерфейс подключались планарные OPPO PM-2 с номинальным сопротивлением 32 Ом, а также обычным образом - Sennheiser HD650 с импедансом 300 Ом. В качестве источников работали наш референсный проигрыватель CD Bryston BCD-1, подключенный коаксиальным кабелем к Sсhiit Gungnir Multibit, а также ноутбук Sony VAIO с операционной системой Windows 10 и программным проигрывателем Foobar 2000, работающий с ЦАП по USB. Подборка тестовых треков составлялась с компакт-дисков Э. Григ, «Симфонические танцы» (DG, 419 431-2), Дж. Верди, «Реквием» (Philips, 442 142-2), Empire Brass Quintet и Уильям Кульман, «Барочная музыка для медных духовых инструментов и органа» (Telarc, 80614), AC/DC «The Razors Edge», (Epic Rec., 510771 2), Blackmore’s Night «Fires At Midnight» (SPV GmbH, 088-72430 CDE), Гленн Хьюз «Building the Machine» (SPV GmbH, 085-72372 CD), а также из файлов высокого разрешения KT Tunstall «KIN», Mark Knopfler «Tracker», Stockfisch Records Vinyl Collection Vol. 2.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

В базовом варианте Schiit Mjolnir 2 демонстрирует все преимущества лампового тракта - удивительная мелодичность и легкость подачи звукового материала сочетается с умением создать устойчивый эффект присутствия при исполнении. Свой вклад здесь вносит и качественный мультибитный ЦАП Sсhiit Gungnir Multibit, наполняя звуковое полотно воздухом и массой мельчайших деталей, которые в совокупности и создают эффект присутствия на живом концерте. Но и вклад Schiit Mjolnir 2 не будем сбрасывать со счетов - это обилие информации нужно суметь еще донести до слушателя, не растеряв по дороге ни единого призвука и послезвучия. Ламповая сущность базового варианта усилителя проявляется и в характере подачи - комфортном и певучем. Меняем лампы на волшебные цилиндры LISST (осторожно, не обожгитесь!), и совершенно меняется характер звучания усилителя. Энергия бьет через край, а бочка ударной установки звучит хлестко и упруго. Высокая выходная мощность усилителя, достигающая 8 Ватт при работе с балансными наушниками сопротивлением 32 Ом, в сочетании с внушительным коэффициентом демпфирования позволяют полностью контролировать излучатели наушников, что выражается в очень четкой и линейной подаче материала и тщательной проработке всего частотного диапазона. Басовый регистр в исполнении Schiit Mjolnir 2 с опцией LISST заслуживает самых лестных эпитетов. Бас очень быстр и упруг, нет даже намека на аморфность и гулкость.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Отметим еще две особенности звучания усилителя. Во-первых, Schiit Mjolnir 2 очень правильно масштабирует звуковое полотно при изменении уровня громкости. С уменьшением этого уровня сцена не съеживается до размеров обувной коробки, как это часто случается с бюджетными аппаратами, а частотный диапазон остается широким, избавляя от желания включить отсутствующую здесь тонкомпенсацию. Во-вторых, усилитель отличается малым уровнем собственных шумов даже с ламповым вариантом входного каскада. В перерывах между композициями просто проваливаешься в акустическую черную дыру. Эта особенность приходится особенно кстати при воспроизведения мелких звуковых деталей на малых уровнях громкости.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Перепробовав в процессе тестирования все сочетания наушников и вариантов выходного каскада, я остановился на модели OPPO PM-2 с балансным подключением и установленной опцией LISST. После чего на системе в этой конфигурации еще долго слушал хорошо знакомые треки из своей фонотеки, открывая в каждом что-то новое. Такой финал тестирования стал самым красноречивым свидетельством высокого уровня получившейся аудиосистемы.

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Паспортные данные:



Тип – усилитель для наушников/предварительный усилитель | Название – Schiit Mjolnir 2 | Совместимость с наушниками – до 600 Ом | Выходная мощность на балансном выходе, мВт – 8 000 (32 Ом) / 5 000 (50 Ом) / 850 (300 Ом) / 425 (600 Ом) | Выходная мощность на небалансном выходе, мВт – 2 500 (16 Ом) / 1 500 (32 Ом) / 800 (50 Ом) / 350 (300 Ом) / 175 (600 Ом) | Частотная характеристика, Гц – 20 — 20 000 (− 0,1 дБ), 2 — 400 000 (− 3 дБ) | Отношение сигнал/шум, дБ – > 104 (невзвешенный, относительно 1 В RMS) | Коэффициент нелинейных искажений, %: < 0,005 (20 Гц—20 кГц, 1 В RMS) | Интермодуляционные искажения, %: < 0,006 (тест CCIR) | Взаимопроникновение каналов, дБ: < −75 дБ (20 Гц−20 кГц) | Полное выходное сопротивление, Ом: 0,3 (низкий коэффициент усиления) / 1 (высокий коэффициент усиления) | Коэффициент усиления: х1 (0 дБ) или х8 (18 дБ), переключатель на передней панели | Входы – аналоговый XLR, аналоговый RCA | Выходы – балансный XLR, небалансный RCA, балансный XLR и небалансный джек 6,3 мм на передней панели для подключения наушников | Топология – ламповый усилитель по напряжению или полупроводниковый LISST-усилитель по напряжению, двухтактно-параллельный выходной каскад Crossfet, неинвертирующий одиночный каскад усиления по напряжению | Питание – специальный трансформатор для выходного каскада Циклотрон 4, работающий на фильтрующие конденсаторы емкостью более 65 000 мкФ, плюс отдельный трансформатор с напряжением 200 В и накопительными конденсаторами емкостью более 4 000 мкФ — для высоковольтного дискретно-регулируемого входного каскада, потребляемая мощность: 45 Вт | Габариты, см – 40,6 x 6,0 x 22,3 | Масса, кг – 5,4



Усилитель для наушников/предварительный усилитель Schiit Mjolnir 2

Оценки



+Два усилителя для наушников в одном, впечатляющее звучание, полностью балансный тракт, функционал предварительного усилителя, продуманная конструкция, балансная коммутация, включая выход на наушники-Выключатель питания расположен сзади

Дизайн

95

Качество изготовления

95

Звучание

95

Эргономика

90

Итого

95

Вывод:



Зачем пытаться одновременно угодить и приверженцам лампового звука, и сторонникам транзисторного усиления, когда можно предоставить любителю музыки выбор типа выходного каскада для одной модели? И возможность легко менять свое решение в зависимости от настроения, воспроизводимого музыкального материала или погоды за окном. Подобный перспективный подход реализован во втором поколении усилителя для наушников Schiit Mjolnir.
Анатолий Максименко

10 января 2018 года
