Собираем ламповый эквалайзер вместе с LUXMAN
Thu, 28 Apr 2022 04:16:49 +0300 Thu, 28 Apr 2022 04:16:49 +0300Легендарный японский бренд LUXMAN расширил серию электронных конструкторов моделью лампового 5-полосного эквалайзера для самостоятельной сборки LXV-OT9. Напомним, что до этого японцы предлагали самостоятельно изготовить с их помощью ламповый гармонизатор сигнала LXV-OT6, гибридный интегральный усилитель LXV-OT7, ламповый FM-тюнер LXV-OT8. Все компоненты выполнены в едином стиле, так что из них вполне можно будет со временем собрать монобрендовую аудиосистему.

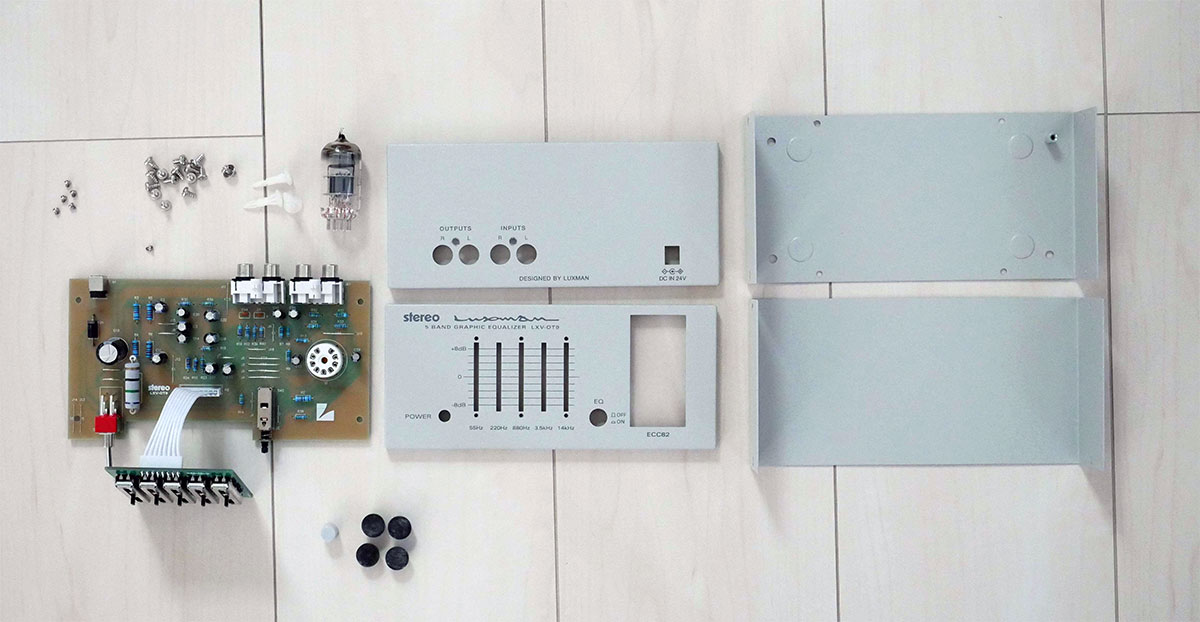

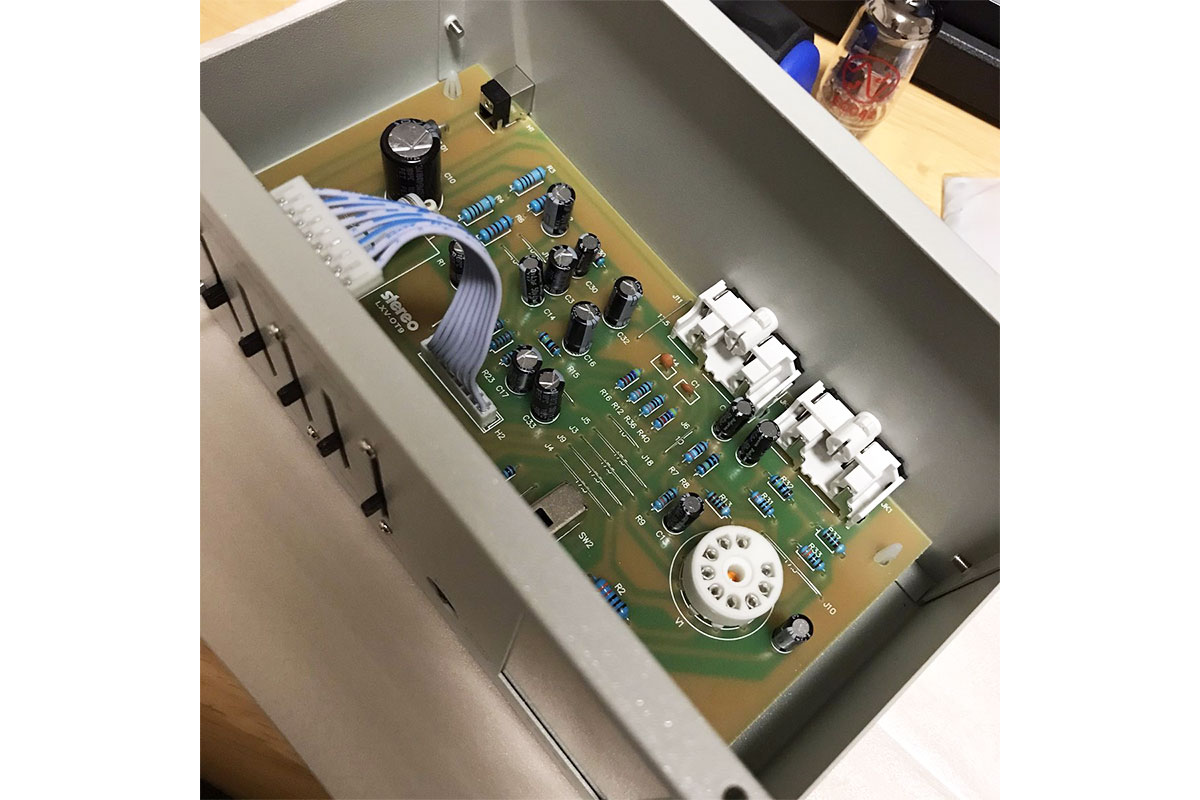

В состав конструктора входит печатная плата со всеми комплектующими – так что, доставать паяльник вам не придется. Кроме того, в комплекте идут корпусные элементы и крепеж, а также набор необходимого инструмента, который состоит из крестовой отвёртки. Ну и главный элемент – электронная лампа ECC82, которую нужно будет установить в колодку на печатной плате. В общем, никаких проблем сборка компонента вызвать не должна, а репутация бренда гарантирует, что все компоненты идеально подойдут друг к другу и никакой «доработки напильником» не потребуется.
Ламповый эквалайзер LUXMAN LXV-OT9 предлагает регулировку АЧХ на пяти базовых частотах – 55 / 220 / 880 Гц и 3,5 / 14 кГц. Диапазон регулировки составляет +/– 8 дБ. Компонент оснащен кнопкой Bypass, которая позволяет одним движением исключить эквалайзер из тракта.

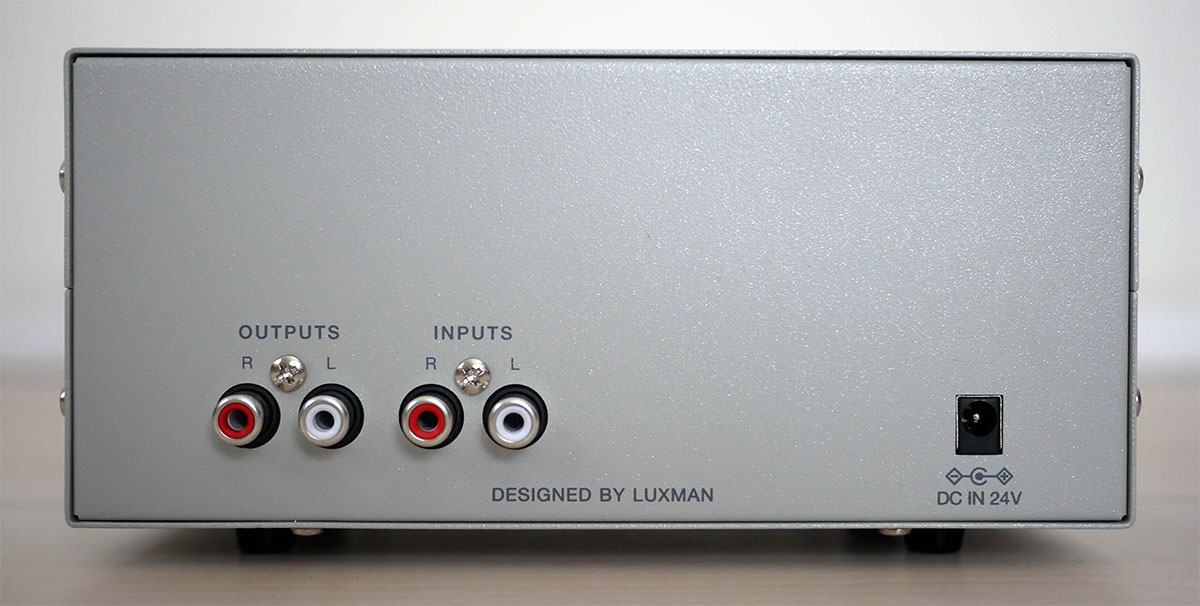

Коммутационный арсенал эквалайзера весьма аскетичен – пара разъемов RCA на вход и аналогичная пара на выход. Вход компонента подключается к линейному выходу для записи усилителя (Rec Out), а выход эквалайзера – к входу для контроля записи Monitor.
Технические характеристики новинки вполне соответствуют высокому классу техники LUXMAN. Коэффициент гармонических искажений эквалайзера не превышает 0,5%, входной импеданс составляет 500 кОм, а выходной – 330 Ом. Диапазон воспроизводимых частот простирается от 20 Гц до 100 кГц по уровню – 2 дБ. Соотношение сигнал/шум не хуже 100 дБ (А-взвешенное).
В Японии конструктор LXV-OT9 можно приобрести за 17 тысяч йен, что составляет примерно 11 тысяч рублей. Так что, немного техники LUXMAN можно приобрести совсем недорого.
Источник – AT Press.
