Тестируем ЦАП Schiit Modi 3 и усилитель для наушников Schiit Magni 3

Размер не имеет значения

Тестируем миниатюрные компоненты Schiit Audio – внешний ЦАП Modi 3 и усилитель для наушников Magni 3

Бюджетные модели любого производителя всегда вызывают повышенный интерес, поскольку именно они, как правило, наиболее востребованы. А если речь идет о продукции фирмы, славящейся соотношением качества и цены своей продукции, то аппараты нижнего ценового сегмента интересны вдвойне. Именно такими моделями являются внешний ЦАП Modi 3 и усилитель для наушников, совмещенный с предварительным усилителем Magni 3 американской компании Schiit Audio.

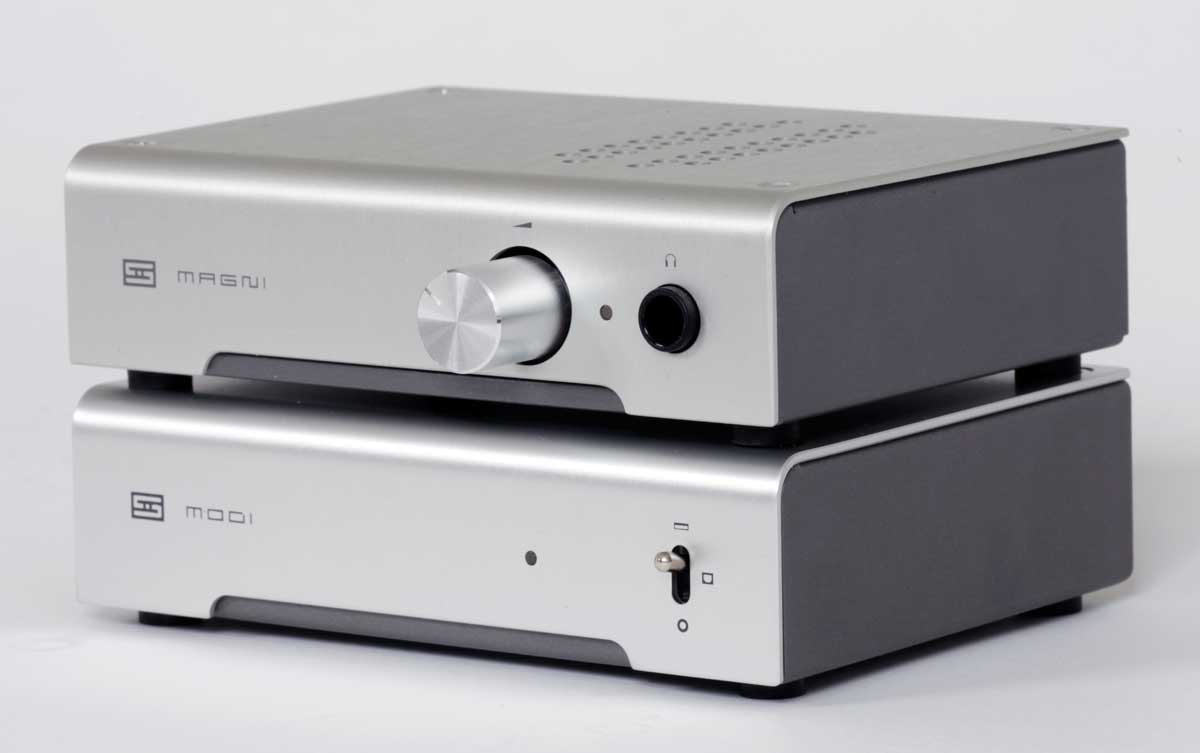

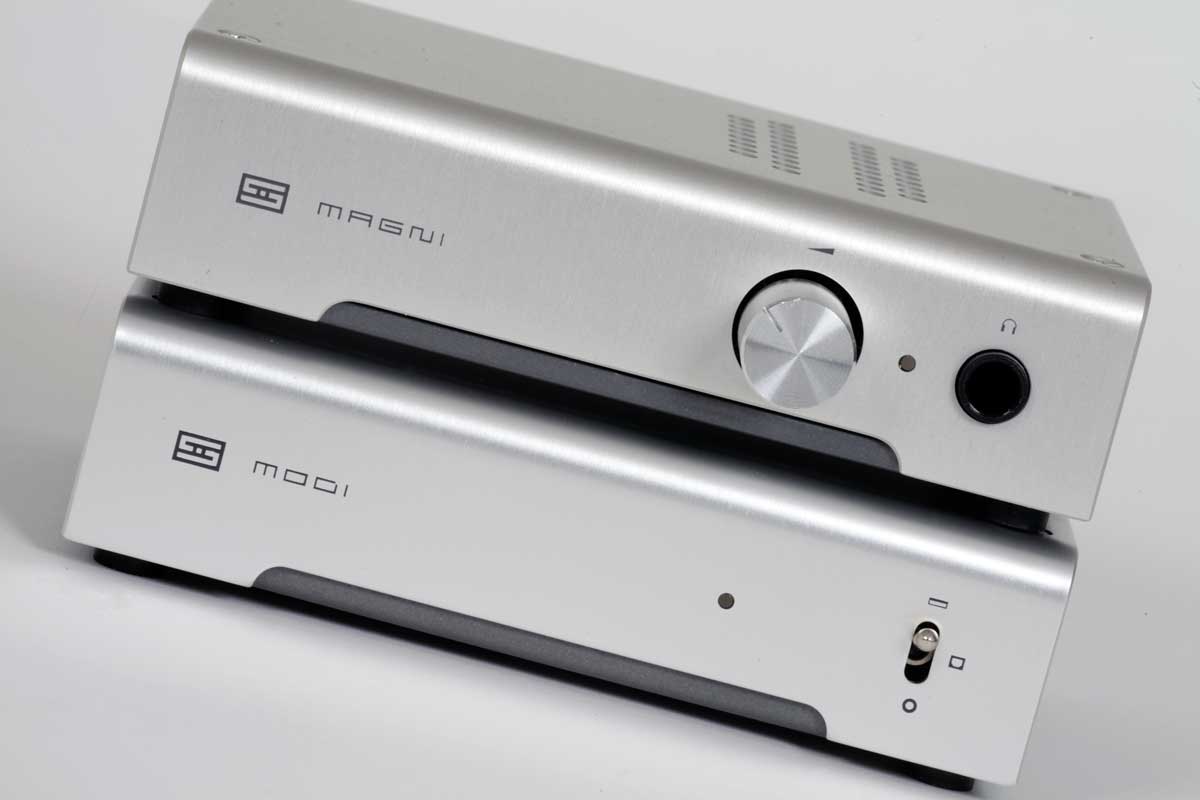

При знакомстве с этой парой компонентов прежде всего обращаешь внимание на их размеры. Аппараты не просто компактные – они миниатюрны. Насколько эта особенность отразилась на музыкальных способностях Modi 3 и Magni 3 мы проверим позже, а пока отметим, что если при размещении в классической стойке для AV-техники особых преимуществ такая компактность не дает, скорее даже наоборот, то при использовании тандема от Schiit Audio с компьютером и наушниками за рабочим столом эта миниатюрность придется весьма кстати. Компоненты заключены в стальные корпуса, закрытые гнутыми алюминиевыми панелями, и выдержаны в традиционном для продукции Schiit Audio дизайне. Блоки питания при столь малых габаритах самих компонентов здесь внешние.

Впрочем, на организации питания стоит остановиться подробнее. Усилитель Magni 3 комплектуется внешним линейным блоком питания, снабжающим компонент напряжением 14 вольт. В случае же внешнего ЦАП Modi 3 используется обычный импульсный USB-"зарядник", которыми комплектуются любые современные мобильные гаджеты. Причем использовать его вовсе не обязательно – как и предшествующая версия Modi 2, этот ЦАП при работе с компьютером по USB вполне может обходиться питанием, получаемым через этот интерфейс. Дополнительное питание от внешнего адаптера Modi 3 требуется лишь при работе с источником через коаксиальный или оптический интерфейс, либо когда работа идет по USB, но нежелательно создавать дополнительную нагрузку на аккумулятор источника. Такая ситуация возникает при подключении мобильных гаджетов – смартфонов или планшетов.

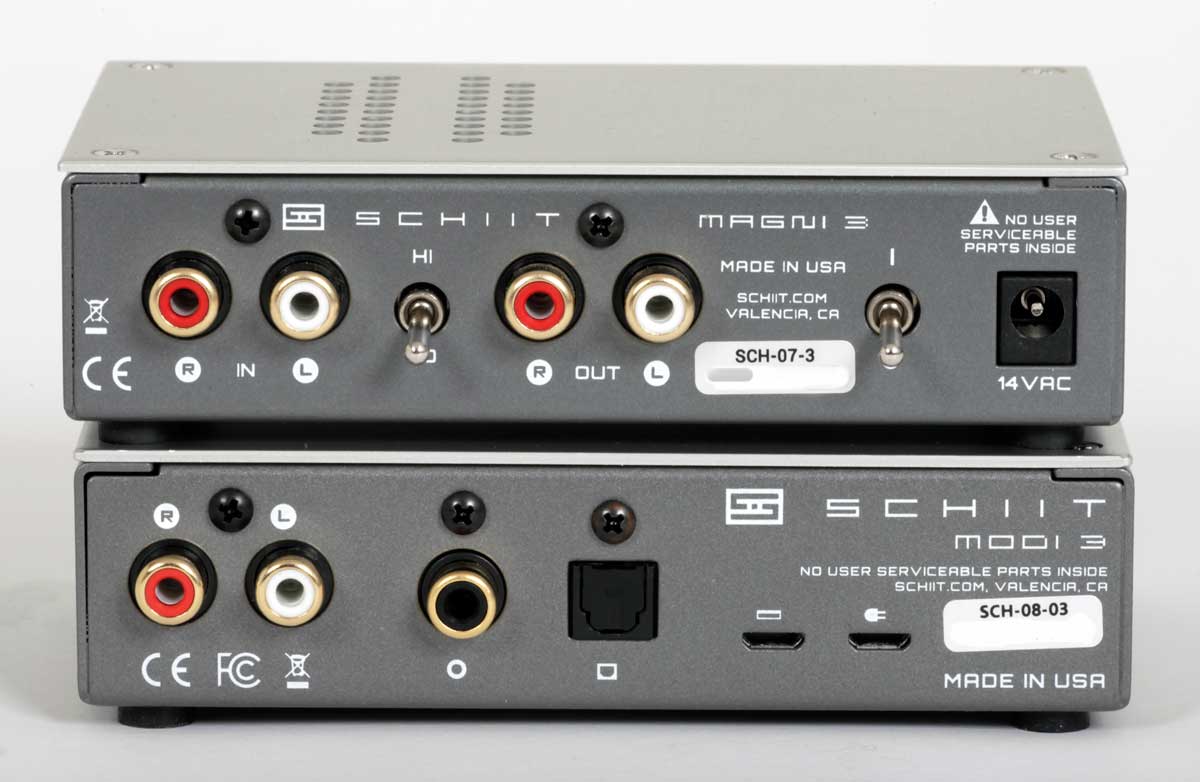

Для этого на задней стенке Schiit Modi 3 есть два порта microUSB, один из которых предназначен для подключения источника, а второй – для внешнего сетевого адаптера. Использование внешнего питания позволило увеличить до стандартных 2 вольт максимальную амплитуду выходного сигнала. Предшествующая модель могла обеспечить лишь 1,5 вольта. Над организацией питания ЦАПа Modi 3 разработчики трудились особенно тщательно, поскольку было необходимо компенсировать все нюансы импульсных блоков питания, используемых для снабжения энергией через интерфейс USB.

Кроме этих портов коммутационный арсенал внешнего ЦАП Schiit Modi 3 включает два цифровых входа SPDIF - оптический и коаксиальный. Интересно, что по всем цифровым входам, включая оптику, аппарат способен принимать цифровой поток с параметрами вплоть до 24 бит / 192 кГц. Для оптического порта такое встретишь не часто. Аналоговый выход реализован здесь на паре разъемов RCA. Балансная коммутация остается прерогативой старших моделей техники Schiit Audio.

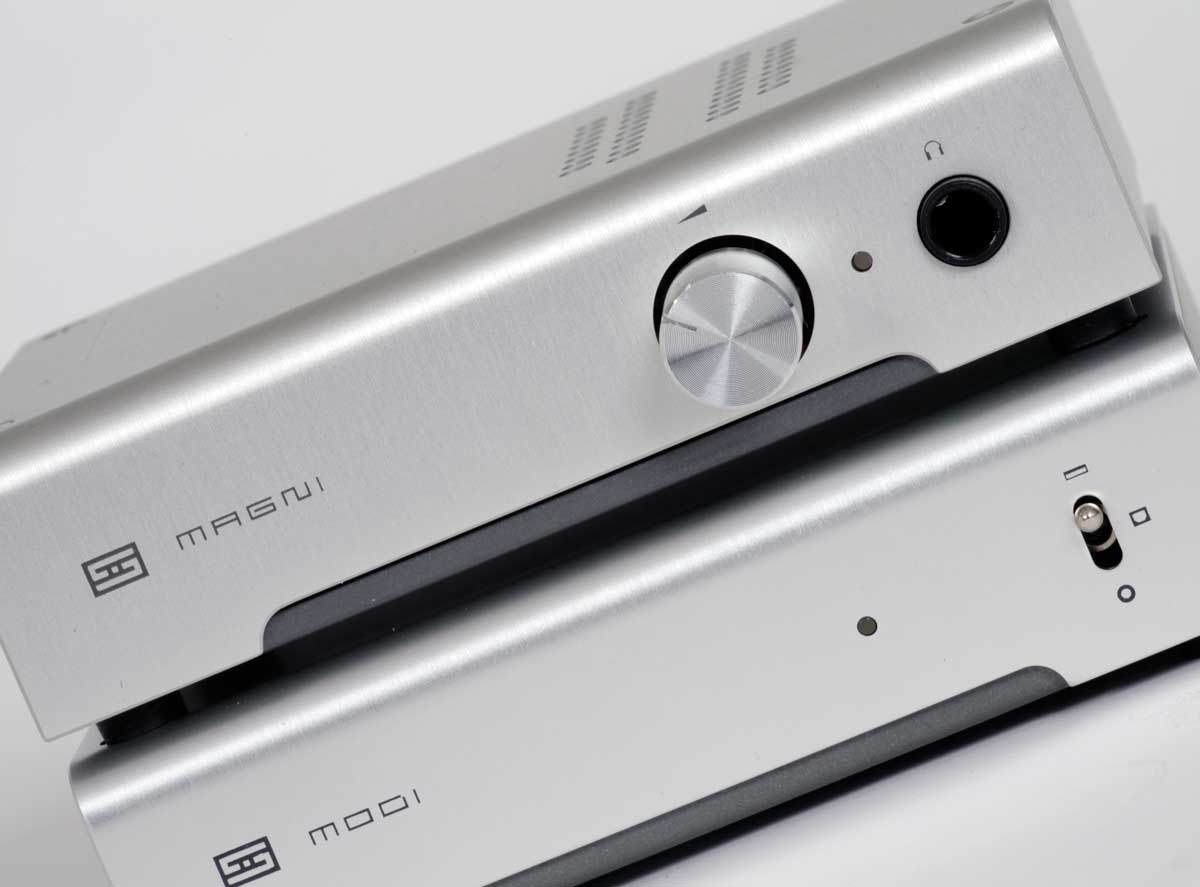

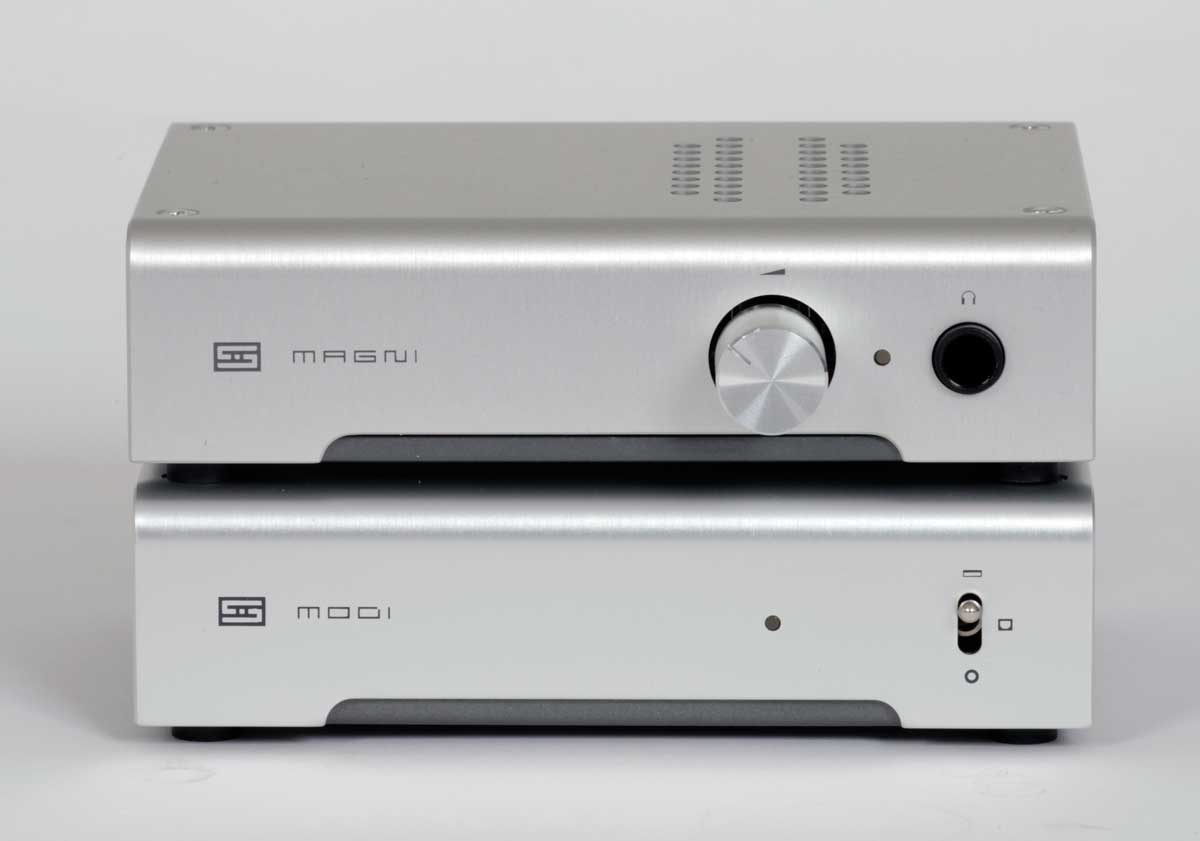

Лицевую панель ЦАП разнообразит лишь аккуратная рукоятка переключателя цифровых входов и маленький светодиод, сигнализирующий о включении питания. Компонент оснащается четырьмя резиновыми ножками, которые призваны обеспечить его устойчивость, но учитывая небольшой вес устройства лучше предпочесть для коммутации гибкие межблочные кабели. Эта рекомендация в равной степени относится и к усилителю Schiit Magni 3. Преобразование цифрового потока в аналоговый вид здесь реализовано на двухканальном 32-битном чипе AK4490EQ от компании Asahi Kasei c активной фильтрацией и питанием по шине USB или от внешнего блока. Внутри микросхемы реализовано пять типов цифровых фильтров с возможностью их полного отключения. Подобное решение работает во многих современных цифровых источниках и блоках ЦАП, причем подчас существенно более дорогих. В качестве контроллера порта USB выбрана проверенная в других моделях компании микросхема CM6631A от компании C-Media, отличающаяся низким уровнем джиттера. Аналоговое суммирование и активная фильтрация реализованы на операционном усилителе OPA1662 от Texas Instruments. ЦАП Modi 3 стал одним из первых продуктов компании Schiit Audio, при разработке которого использовалось свежезакупленный измерительный комплекс Avermetrics и программное обеспечение Audio Precision, что позволило полностью использовать весь потенциал отдельных комплектующих и получить в результате лучшие технические показатели за всю историю фирмы.

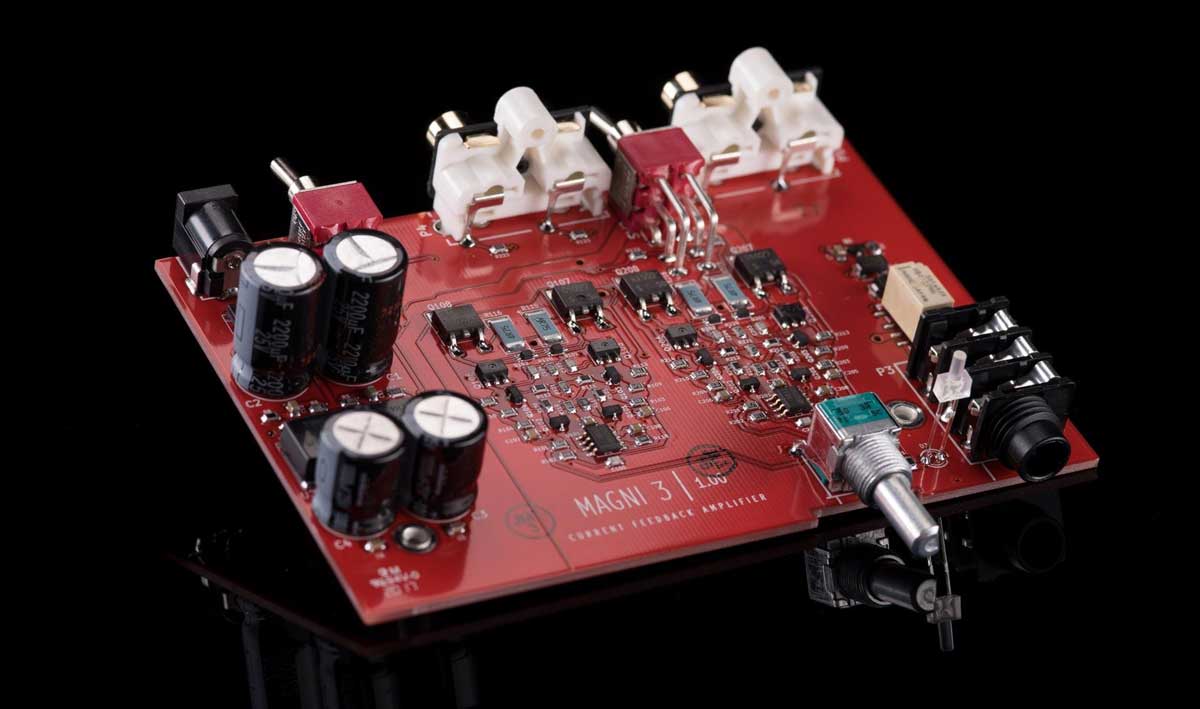

Каскады усиления модели Schiit Magni 3 собраны полностью на дискретных элементах, с токовой обратной связью без разделительных конденсаторов. Относительно второго поколения схемотехника этого усилителя для наушников была полностью переработана. В новом поколении инженеры продолжили развивать способность усилителя работать с любыми наушниками – от низкоомных "вкладышей" до высокоомных планарных наушников, предъявляющих повышенные требования к усилению. Schiit Magni 3 способен развить до 3 Ватт с нагрузкой номинальным сопротивлением 16 Ом (предшественник Magni 2 Uber отдавал на такую нагрузку 2,1 Ватта) и уверенно работает с наушниками сопротивлением до 600 Ом. На задней стенке корпуса есть тумблер переключения уровня усиления (Gain) х2 (6 дБ) / х7 (17 дБ), который поможет настроить усилитель оптимальным образом к требованиям конкретной модели наушников.

Подобно Magni 2 Uber усилитель оснащен регулируемым аналоговым выходом, что позволяет его использовать и в качестве предварительного усилителя (отличием от полноценного "преда" будет единственный вход, ограничивающий количество используемых в системе источников). Вспоминая "настольный" вариант использования этих малышей в оснащении рабочего места, отметим возможность подключения Schiit Magni 3 к активным мониторам ближнего поля. В схеме реализован релейный блок задержки включения и быстрого отключения, что надежно защищает подключенную нагрузку во время переходных процессов. Кроме того, при подключении наушников выход с предварительного усилителя автоматически отключается. На фасаде Schiit Magni 3 кроме разъема "джек" 6,3 мм для подключения наушников и светодиода индикации включения питания размещена рукоятка потенциометра ALPS регулировки громкости, выполненная из приятно холодящего пальцы алюминия. Кстати, разработчики изменили характеристику работы этого регулятора так, чтобы в зоне минимальной громкости кривая изменения уровня оказалась более пологой, что облегчает точную установку громкости в этой чувствительной зоне.

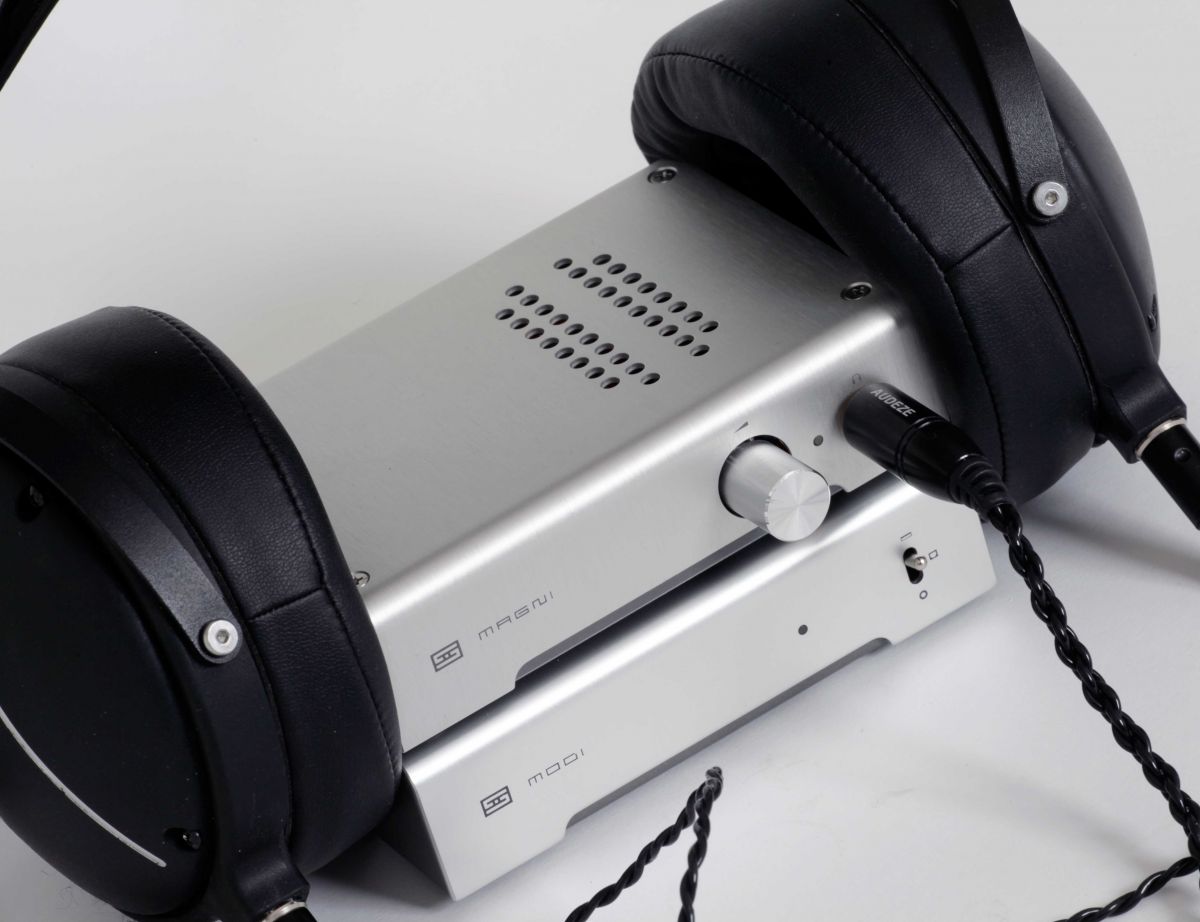

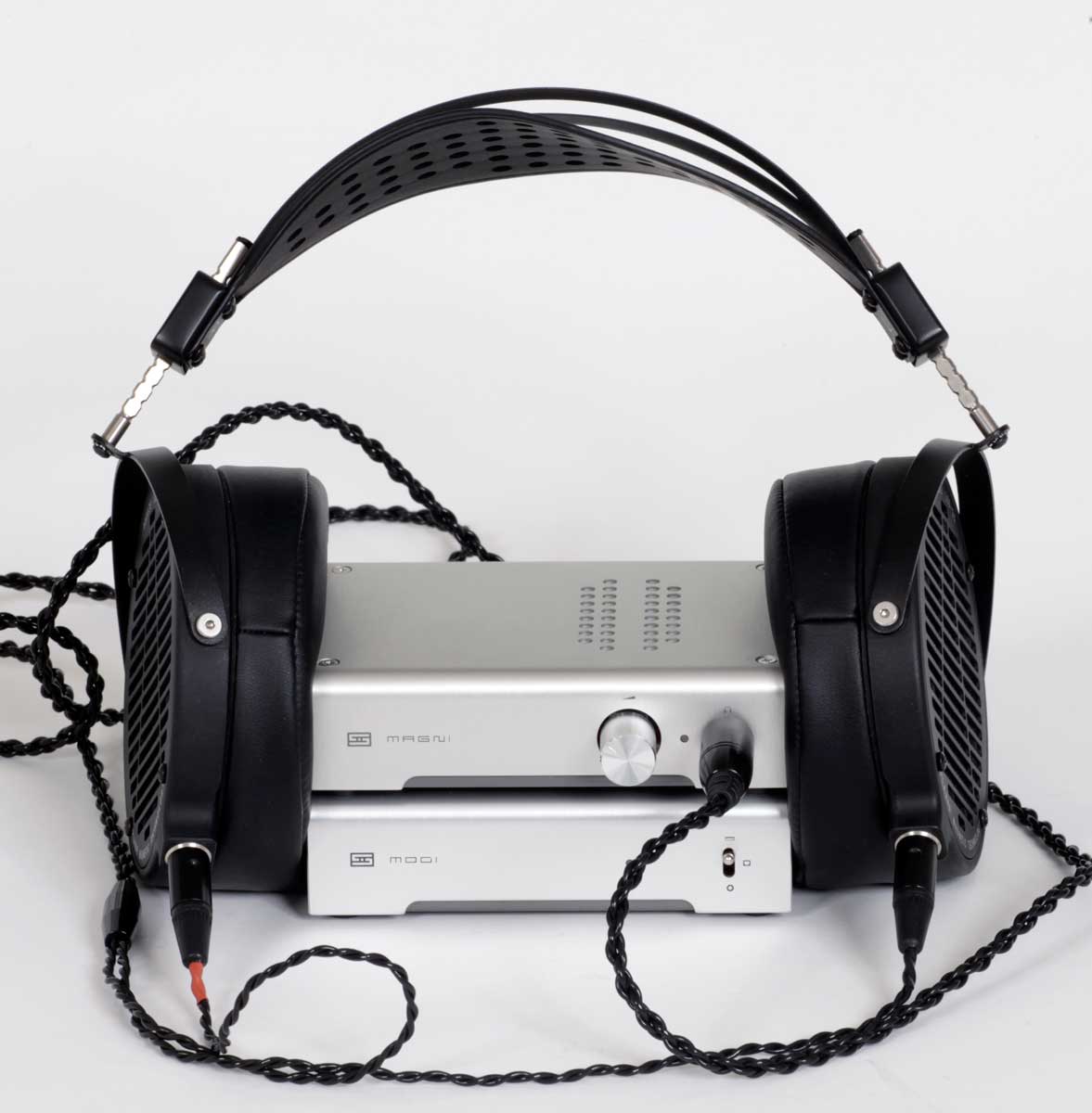

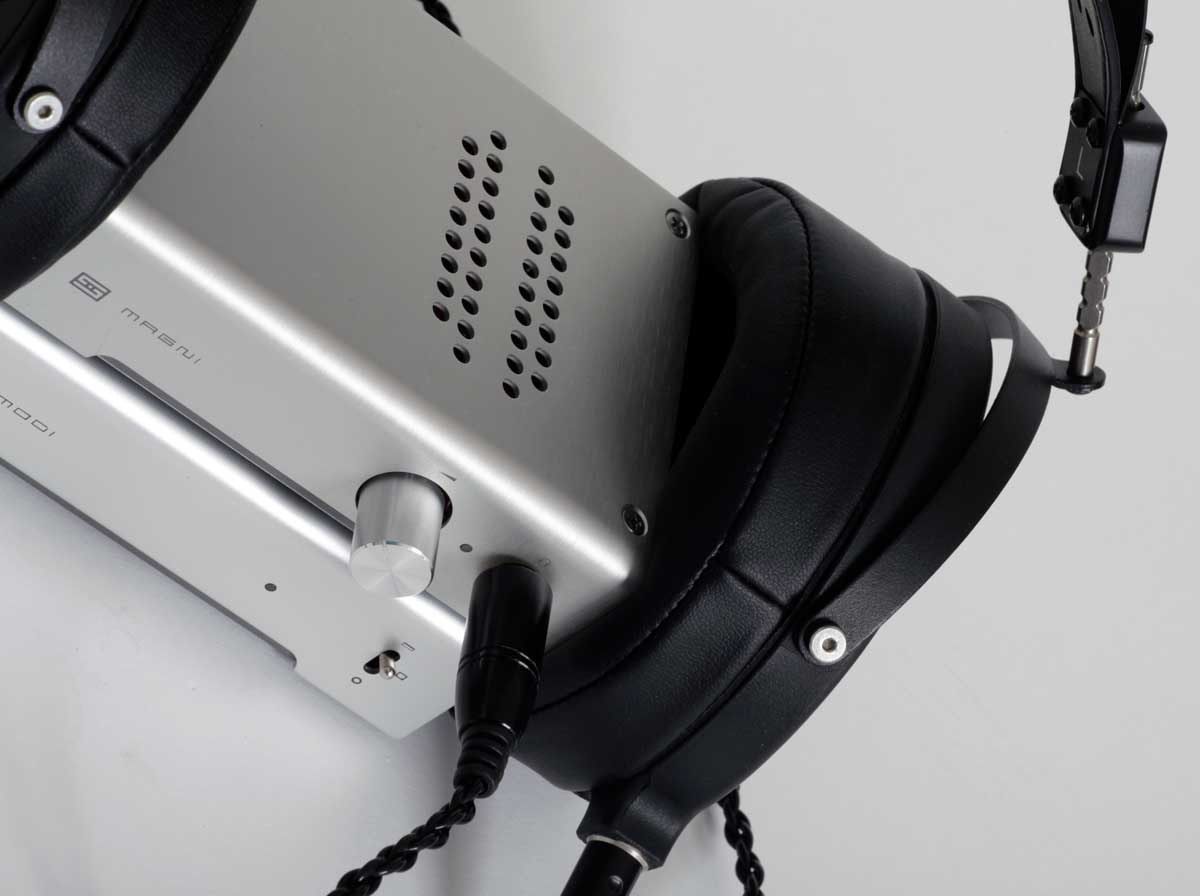

Для тестирования комплекта использовались планарные наушники Audeze LCD2 Classic с номинальным сопротивлением 70 Ом и чувствительностью 101 дБ / 1 мВт. В качестве источника выступал ноутбук Sony VAIO с операционной системой Windows 10, программным комплексом Foobar 2000 и фирменными драйверами, обеспечивающими трансляцию аудио с параметрами свыше 24 бит / 96 кГц по интерфейсу USB, которые можно свободно скачать на сайте Schiit Audio. Слушали как материал стандартного разрешения 16 бит / 44,1 кГц, так и файлы высокого разрешения 24 бит / 192 кГц. Трек-лист составили музыкальные композиции с альбомов разных жанров – от «Peer Gynt Suite No. 1, Op. 46» Эдварда Грига в исполнении Берлинского симфонического оркестра под управлением Герберта фон Караяна и «Play Bach» трио Жака Лусье до «Tejas» группы ZZ Top, и «TOY» группы Yello.

Миниатюрный комплект от Schiit Audio показал удивительную жанровую универсальность. Масштабная полифония симфонического оркестра передавалась столь же выразительно, как энергетика и вязкий ритм тяжелого блюза или заводные электронные пассажи швейцарцев. Точнейшая проработка объема музыкальной сцены и необычайная воздушность саунда, акцентированная планарными наушниками, сочетались с очень четким, упругим и быстрым басовым регистром, уверенно подчеркивавшим ритмическую основу композиций. Мастерская передача тембров рояля и аккуратное обращение с вокалом сочетались со способностью уверенно держать рок-н-ролльный ритм и задор. При работе с материалом стандартного разрешения компонентам удавалось умело маскировать врожденные недостатки формата CD-DA. Подобная способность обычно свойственна лишь куда более дорогой технике. Переход к материалу высокого разрешения добавил в звуковую картину воздух и детали, но общий характер подачи остался прежним — трехмерная сцена с отменной локализацией инструментов и вокалистов и тщательной проработкой всего частотного диапазона.

Паспортные данные :

Тип – внешний ЦАП | Название – Schiit Modi 3 | Цена – 12 000 руб. | Микросхема входного цифрового тракта – C-Media CM6631A (USB), AKM AK4113 (SPDIF) | Микросхема цифро-аналогового преобразования – AKM AK4490 | Поддержка цифровых потоков – PCM, вплоть до 24 бит / 192 кГц | Частотная характеристика, Гц – 20 —20 000 (±0,1 дБ) | Отношение сигнал/шум, дБ – > 104 (относительно 2.0 В RMS, невзвешенный) | Коэффициент нелинейных искажений, %: < 0,001 (20 Гц—20 кГц, 2.0 В RMS) | Интермодуляционные искажения, %: < 0,001 (тест CCIR) | Максимальная амплитуда выходного сигнала, В RMS: 2,0 | Полное выходное сопротивление, Ом: 75 | Взаимопроникновение каналов, дБ: -80 (20 Гц—20 кГц, 2.0 В RMS) | Цифровые входы – microUSB, коаксиальный RCA, оптический TosLink | Аналоговые выходы – небалансный RCA x 2 | Питание – от USB посредством импульсного источника, генерирующего напряжения на шинах +5 В и –5 В; предусмотрен дополнительный вход USB-питания для работы с устройствами, не рассчитанными на подключение компонентов, питающихся по USB (таких, как смартфоны и планшеты) | Габариты, см – 12,7 x 3,2 x 8,9 | Масса, кг – 0,45

Тип – усилитель для наушников/предварительный усилитель | Название – Schiit Magni 3 | Цена – 12 000 руб. | Совместимость с наушниками – до 600 Ом | Выходная мощность RMS, мВт – 3 000 (16 Ом) / 2 000 (32 Ом) / 1 300 (50 Ом) / 430 (300 Ом) / 230 (600 Ом) | Частотная характеристика, Гц – 20 — 20 000 (− 0,1 дБ), 2 — 900 000 (− 3 дБ) | Отношение сигнал/шум, дБ – > 108 (невзвешенный, относительно 1 В RMS) | Коэффициент нелинейных искажений, %: < 0,001 (20 Гц—20 кГц, 1 В RMS) | Интермодуляционные искажения, %: < 0,001 (тест CCIF) | Разделение каналов, дБ: < −70 дБ (20 Гц−20 кГц) | Полное выходное сопротивление, Ом: 0,3 (для любого коэффициента усиления) | Входное сопротивление, кОм: 25 | Коэффициент усиления: х2 (6 дБ) или х7 (17 дБ), переключатель на задней панели | Входы – аналоговый RCA x 2 | Выходы – аналоговый RCA x 2, джек 6,3 мм на передней панели для подключения наушников | Топология – полностью дискретная; комплементарная схема на биполярных транзисторах, полностью симметричная с токовой обратной связью без конденсаторов в сигнальном тракте и серво-схемами слежения за постоянной составляющей | Питание – встроенный в сетевую вилку трансформатор на 24 ВА/14 В, поддерживаемое напряжение питания ±17 В, емкость накопительных конденсаторов — более 6 000 мкФ, потребляемая мощность: 6 Вт | Габариты, см – 12,7 x 3,2 x 8,9 | Масса, кг – 0,45

Оценки

+

Выразительное звучание, добротная конструкция и исполнение, компактность, способность Modi 3 работать от питания, получаемого по USB, регулируемый аналоговый выход у Magni 3

-

С учетом цены - решительно ничего

Вывод:

Яркая иллюстрация поговорки «Мал – да удал». Миниатюрность компонентов Schiit Audio не помешало им приятно удивить качеством звучания, что с учетом стоимости этих малышек делает тандем из внешнего USB-ЦАП Modi 3 и усилителя для наушников Magni 3 очень привлекательным комплектом для каждого любителя музыки. Добавьте в систему приличные наушники и наслаждайтесь музыкой.

Редакция Hi-Fi.ru
